1711747

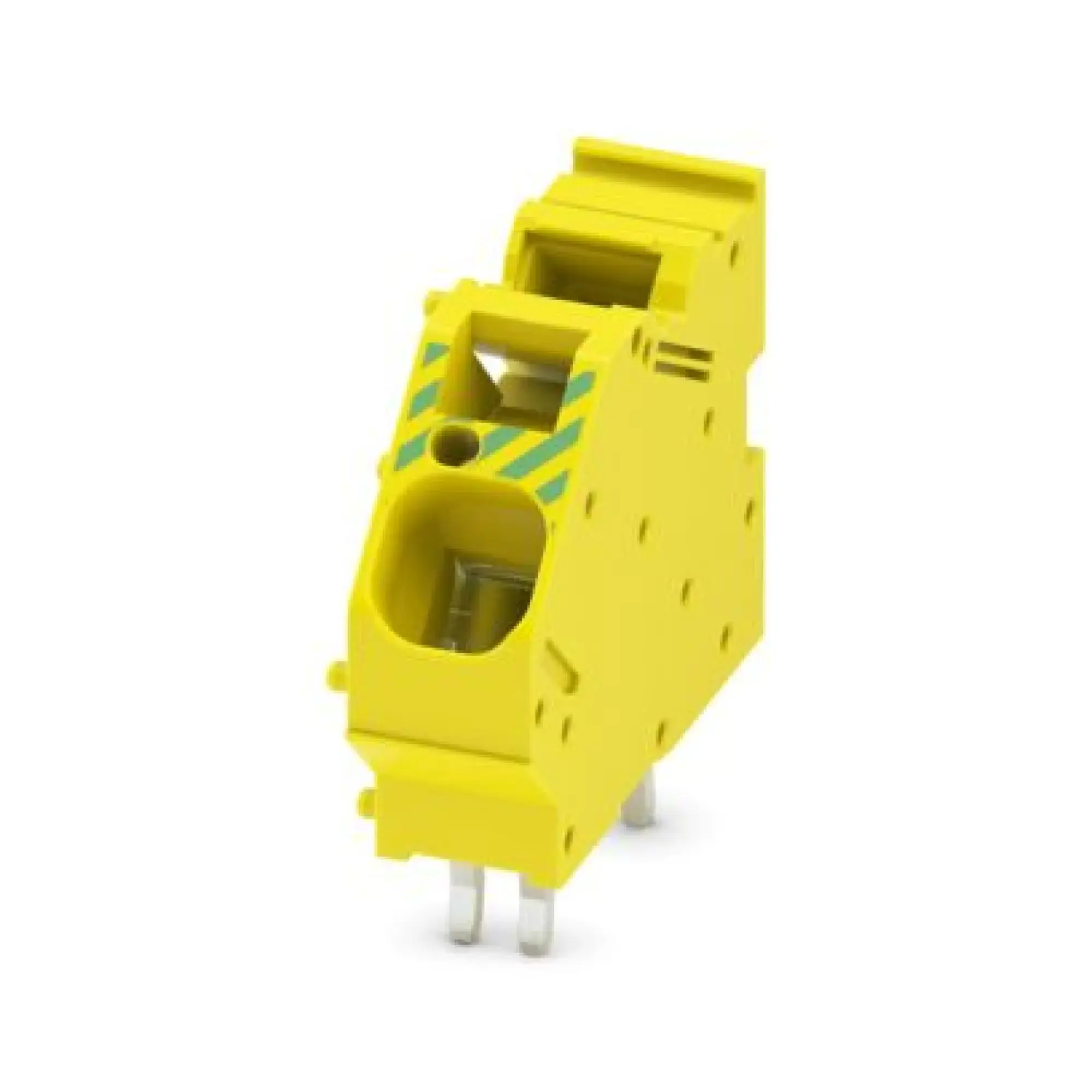

Phoenix Contact 1711747 PCB terminal block ZFKDS 10-10,00 GNYE
€114.72*
% €150.55* (23.8% saved)Available, delivery time: 1-2 Months
Product number: WST8810184088
Manufacturer: Phoenix ContactP/N: 1711747
Product information "Phoenix Contact 1711747 PCB terminal block ZFKDS 10-10,00 GNYE"
Phoenix Contact PCB terminal block ZFKDS 10-10,00 GNYE
Phoenix Contact 1711747
EAN 4046356081023
Description
Printed circuit board terminal, nominal current: 76 A, rated voltage (III/2): 400 V, nominal cross section: 10 mm², number of potentials: 1, number of rows: 1, number of positions per row: 1, product range: ZFKDS(A) 10, pitch: 10 mm, connection method: Spring-cage connection, mounting: Wave soldering, conductor/PCB connection direction: 45 °, color: green-yellow, Pin layout: Linear pinning, Solder pin [P]: 6.5 mm, number of solder pins per potential: 4, type of packaging: packed in cardboard
Documents & Downloads
Product Attributes
| Höhe (mm) | 33.5 |
|---|---|
| Anzahl der elektrischen Anschlüsse | 1 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse (mm) | 10 |
| Bemessungsstrom In (A) | 76 |
| Bemessungsspannung (kV) | 400 |
| Bemessungsstoßspannung (kV) | 4 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 16 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins (mm) | 6.5 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün/gelb |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technical data
| P/N (Part Number) | 1711747 |
|---|---|
| EAN | 4046356081023 |
| ETIM | EC002643 |
| Weight | 0.0002148 kg |
| Weight (packaged) | 0.0002148 kg |
