Phoenix Contact 1708284 PCB terminal block ZFKKDSA 1,5-5,08- 7
€600.55*
% €788.13* (23.8% saved)Available, delivery time: 6-8 Weeks
Product number: WST8810183896
Manufacturer: Phoenix ContactP/N: 1708284
Product information "Phoenix Contact 1708284 PCB terminal block ZFKKDSA 1,5-5,08- 7"

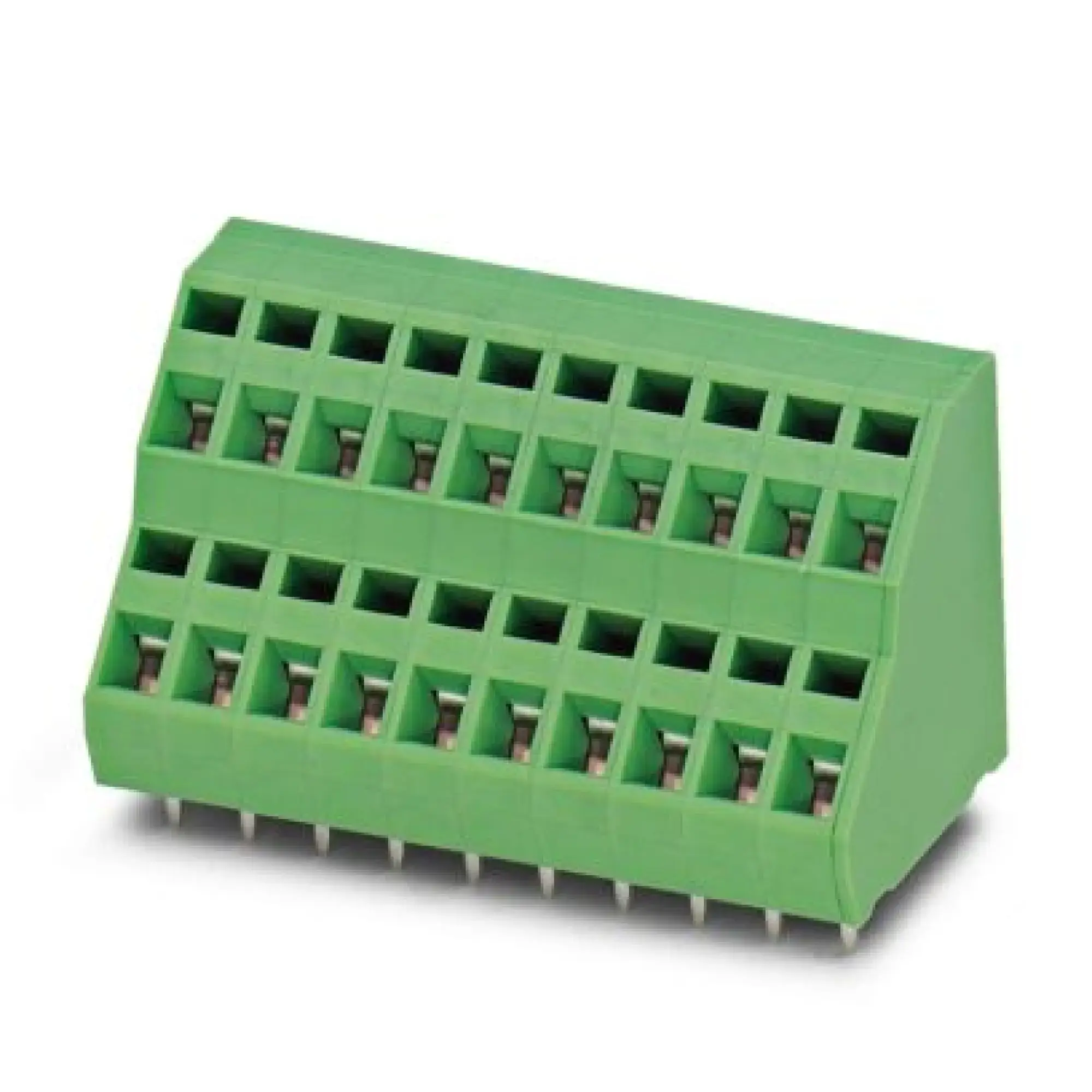

Phoenix Contact PCB terminal block ZFKKDSA 1,5-5,08- 7
Phoenix Contact 1708284
EAN 4046356072373
Description
Printed circuit board terminal, nominal current: 12 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm², number of potentials: 14, number of rows: 2, number of positions per row: 7, product range: ZFKKDS(A) 1,5, pitch: 5.08 mm, connection method: Spring-cage connection, mounting: Wave soldering, conductor/PCB connection direction: 45 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 3.5 mm, number of solder pins per potential: 1, type of packaging: packed in cardboard
Documents & Downloads
Product Attributes
| Höhe (mm) | 29 |
|---|---|
| Anzahl der elektrischen Anschlüsse | 7 |
| Anzahl der Etagen | 2 |
| Rastermaß der Anschlüsse (mm) | 5.08 |
| Bemessungsstrom In (A) | 12 |
| Bemessungsspannung (kV) | 400 |
| Bemessungsstoßspannung (kV) | 4 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 2.5 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins (mm) | 3.5 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technical data
| P/N (Part Number) | 1708284 |
|---|---|
| EAN | 4046356072373 |
| ETIM | EC002643 |
| Weight | 0.002063 kg |
| Weight (packaged) | 0.002063 kg |
