1708068

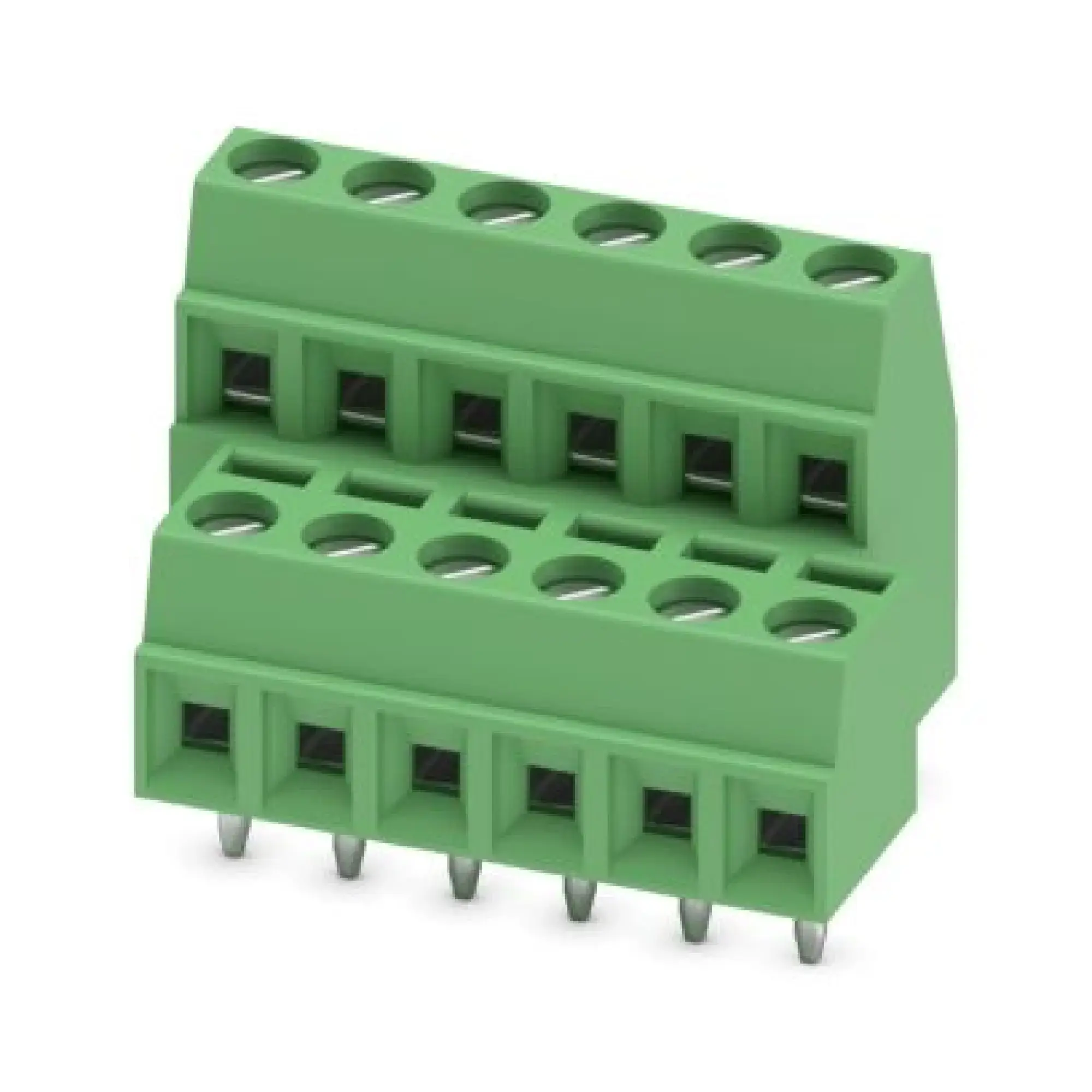

Phoenix Contact 1708068 PCB terminal block MKKDS 1/ 6-3,81
€521.11*
% €683.87* (23.8% saved)Available, delivery time: 6-8 Weeks
Product number: WST8810183892
Manufacturer: Phoenix ContactP/N: 1708068
Product information "Phoenix Contact 1708068 PCB terminal block MKKDS 1/ 6-3,81"
Phoenix Contact PCB terminal block MKKDS 1/ 6-3,81
Phoenix Contact 1708068
EAN 4017918023515
Description
Printed circuit board terminal, nominal current: 8 A, rated voltage (III/2): 200 V, nominal cross section: 1 mm², number of potentials: 12, number of rows: 2, number of positions per row: 6, product range: MKKDS 1, pitch: 3.81 mm, connection method: Screw connection with tension sleeve, screw head form: L Slotted, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 3.5 mm, number of solder pins per potential: 1, type of packaging: packed in cardboard
Documents & Downloads
Product Attributes
| Höhe (mm) | 16.2 |
|---|---|
| Anzahl der elektrischen Anschlüsse | 12 |
| Anzahl der Etagen | 2 |
| Rastermaß der Anschlüsse (mm) | 3.81 |
| Bemessungsstrom In (A) | 8 |
| Bemessungsspannung (kV) | 200 |
| Bemessungsstoßspannung (kV) | 2.5 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0.14 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin (mm) | 1.1 |
| Länge des Pins (mm) | 3.5 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technical data
| P/N (Part Number) | 1708068 |
|---|---|
| EAN | 4017918023515 |
| ETIM | EC002643 |
| Weight | 0.0001606 kg |
| Weight (packaged) | 0.0001606 kg |
