1703096
Phoenix Contact 1703096 PCB terminal block PTS 1,5/12-7,5-H
€444.19*
% €582.92* (23.8% saved)Available, delivery time: 6-8 Weeks
Product number: WST8810183584
Manufacturer: Phoenix ContactP/N: 1703096
Product information "Phoenix Contact 1703096 PCB terminal block PTS 1,5/12-7,5-H"

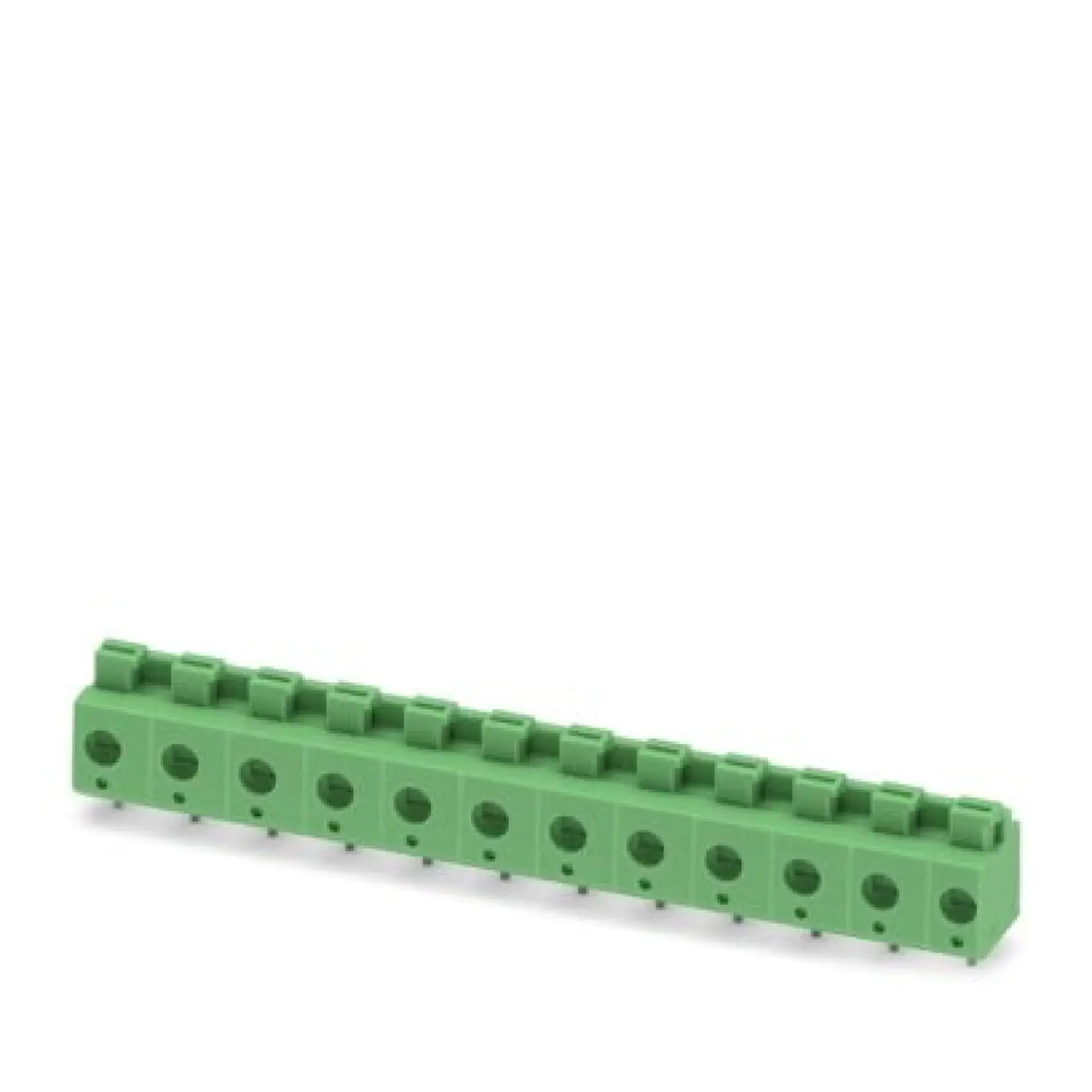

Phoenix Contact PCB terminal block PTS 1,5/12-7,5-H
Phoenix Contact 1703096
EAN 4046356635431
Description
Printed circuit board terminal, nominal current: 16 A, rated voltage (III/2): 630 V, nominal cross section: 1.5 mm², number of potentials: 12, number of rows: 1, number of positions per row: 12, product range: PTS 1,5/..-H, pitch: 7.5 mm, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 2.5 mm, number of solder pins per potential: 1, type of packaging: packed in cardboard
Documents & Downloads
Product Attributes
| Höhe (mm) | 16.1 |
|---|---|
| Anzahl der elektrischen Anschlüsse | 12 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse (mm) | 7.5 |
| Bemessungsstrom In (A) | 16 |
| Bemessungsspannung (kV) | 630 |
| Bemessungsstoßspannung (kV) | 6 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 2.5 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins (mm) | 2.5 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technical data
| P/N (Part Number) | 1703096 |
|---|---|
| EAN | 4046356635431 |
| ETIM | EC002643 |
| Weight | 0.0002534 kg |
| Weight (packaged) | 0.0002534 kg |
