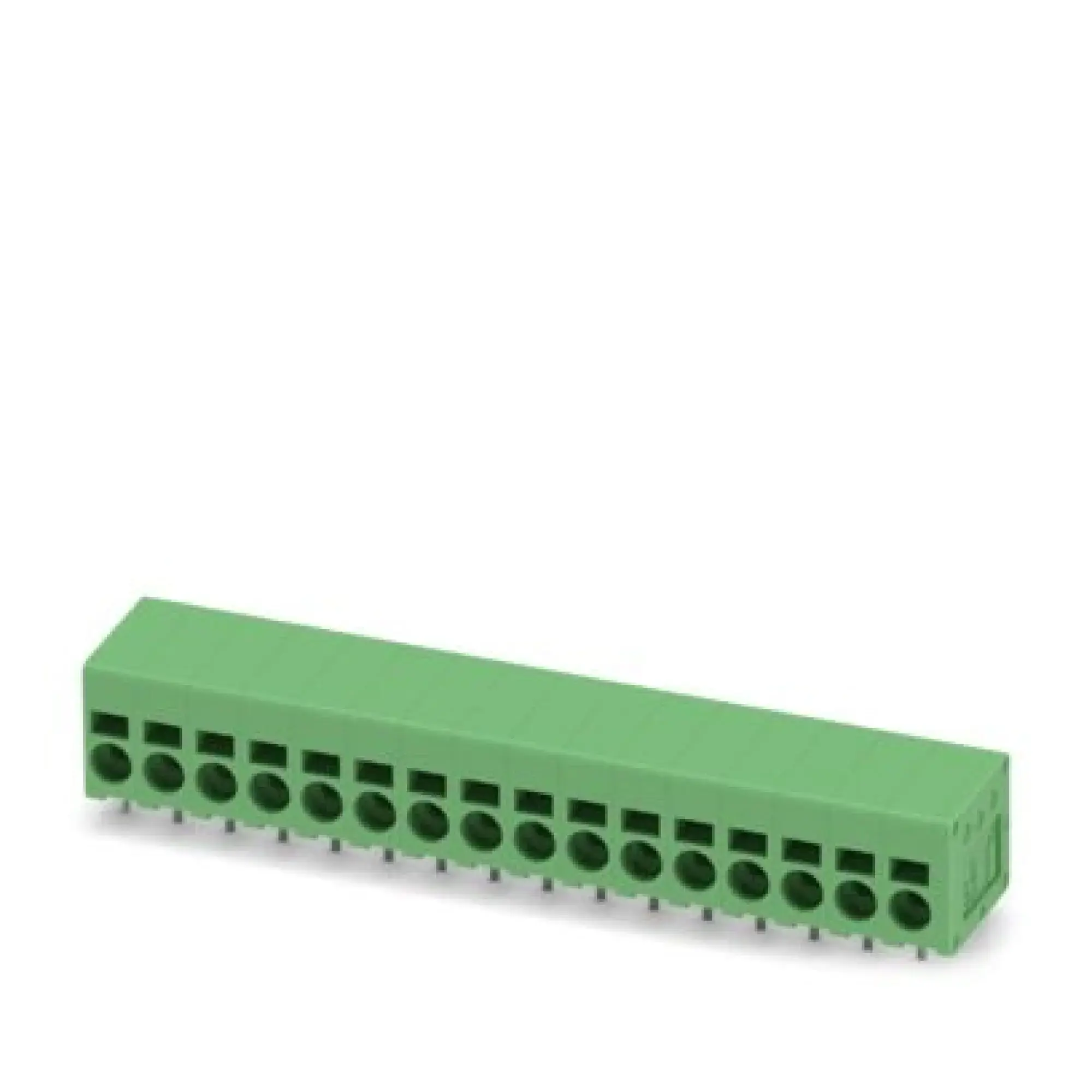

Phoenix Contact 1659570 PCB terminal block SPT 2,5/16-H-5,0
€578.40*
% €759.05* (23.8% saved)Available, delivery time: 1-2 Months
Product number: WST8810182017
Manufacturer: Phoenix ContactP/N: 1659570
Product information "Phoenix Contact 1659570 PCB terminal block SPT 2,5/16-H-5,0"
Phoenix Contact PCB terminal block SPT 2,5/16-H-5,0
Phoenix Contact 1659570
EAN 4067923195028
Description
Printed circuit board terminal, nominal current: 24 A, rated voltage (III/2): 400 V, nominal cross section: 2.5 mm², number of rows: 1, number of positions per row: 16, product range: SPT 2,5/..-H, pitch: 5 mm, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 2.5 mm, number of solder pins per potential: 2, type of packaging: packed in cardboard
Documents & Downloads
Product Attributes
| Höhe (mm) | 16 |
|---|---|
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse (mm) | 5 |
| Bemessungsstrom In (A) | 24 |
| Bemessungsspannung (kV) | 400 |
| Bemessungsstoßspannung (kV) | 4 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 4 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin (mm) | 1.2 |
| Länge des Pins (mm) | 2.5 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technical data
| P/N (Part Number) | 1659570 |
|---|---|
| EAN | 4067923195028 |
| ETIM | EC002643 |
| Weight | 0.000111 kg |
| Weight (packaged) | 0.000111 kg |
