Phoenix Contact 1298043 PCB terminal block SPTAF 1/ 9-3,5-EL MC BN-BK
€329.94*
% €432.99* (23.8% saved)Available, delivery time: 3-4 Weeks
Product number: WST8810167589
Manufacturer: Phoenix ContactP/N: 1298043
Product information "Phoenix Contact 1298043 PCB terminal block SPTAF 1/ 9-3,5-EL MC BN-BK"

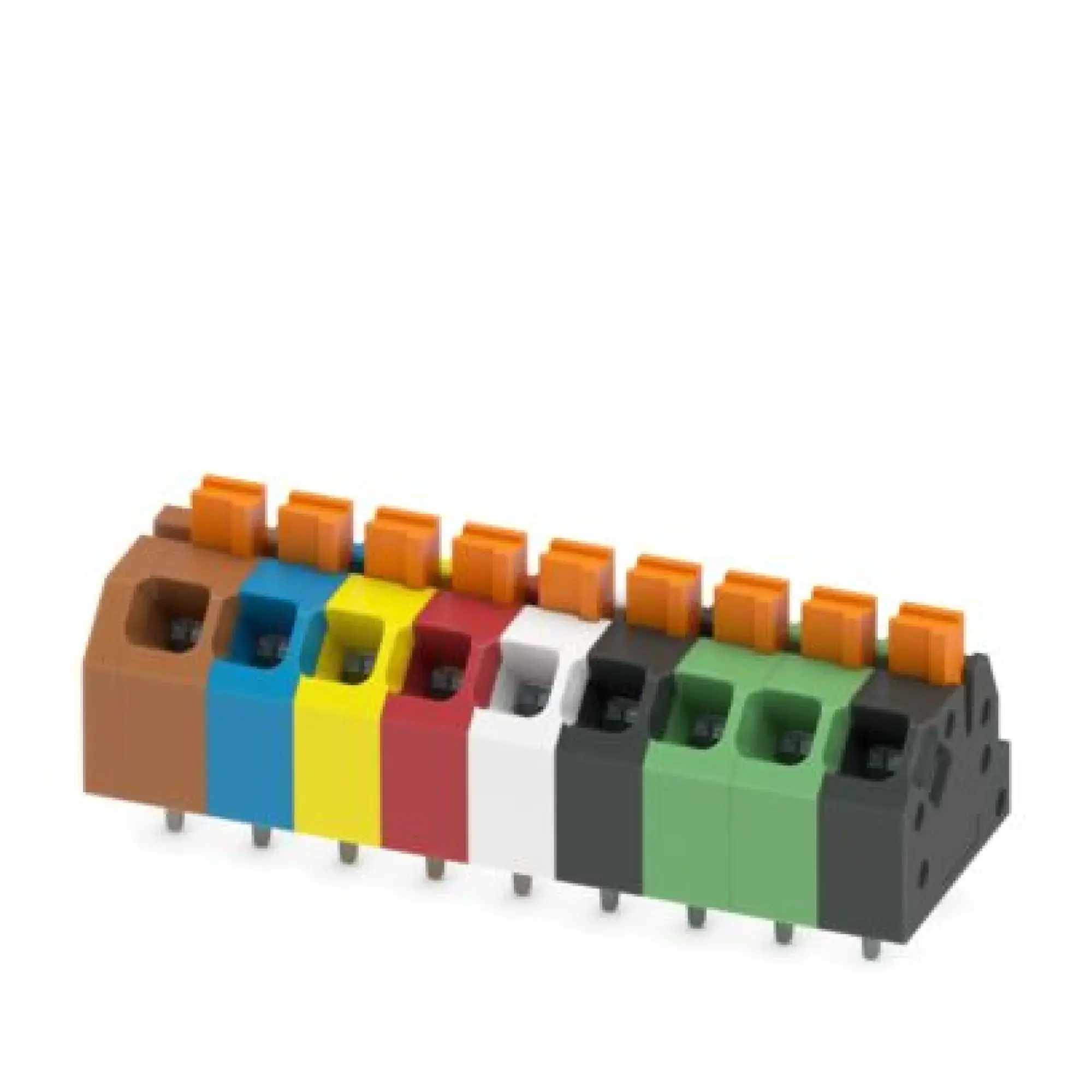

Phoenix Contact PCB terminal block SPTAF 1/ 9-3,5-EL MC BN-BK
Phoenix Contact 1298043
EAN 4063151536435
Description
Printed circuit board terminal, nominal current: 16 A, rated voltage (III/2): 160 V, nominal cross section: 1.5 mm², number of rows: 1, number of positions per row: 9, product range: SPTAF 1/..-EL, pitch: 3.5 mm, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 45 °, color: multicolored, Pin layout: Linear pinning, Solder pin [P]: 2.6 mm, number of solder pins per potential: 2, type of packaging: packed in cardboard
Documents & Downloads
Product Attributes
| Höhe (mm) | 12.8 |
|---|---|
| Anzahl der elektrischen Anschlüsse | 9 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse (mm) | 3.5 |
| Bemessungsstrom In (A) | 16 |
| Bemessungsspannung (kV) | 160 |
| Bemessungsstoßspannung (kV) | 2.5 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 1.5 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins (mm) | 2.6 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technical data
| P/N (Part Number) | 1298043 |
|---|---|
| EAN | 4063151536435 |
| ETIM | EC002643 |
| Weight | 9.36E-5 kg |
| Weight (packaged) | 9.36E-5 kg |
