1705595

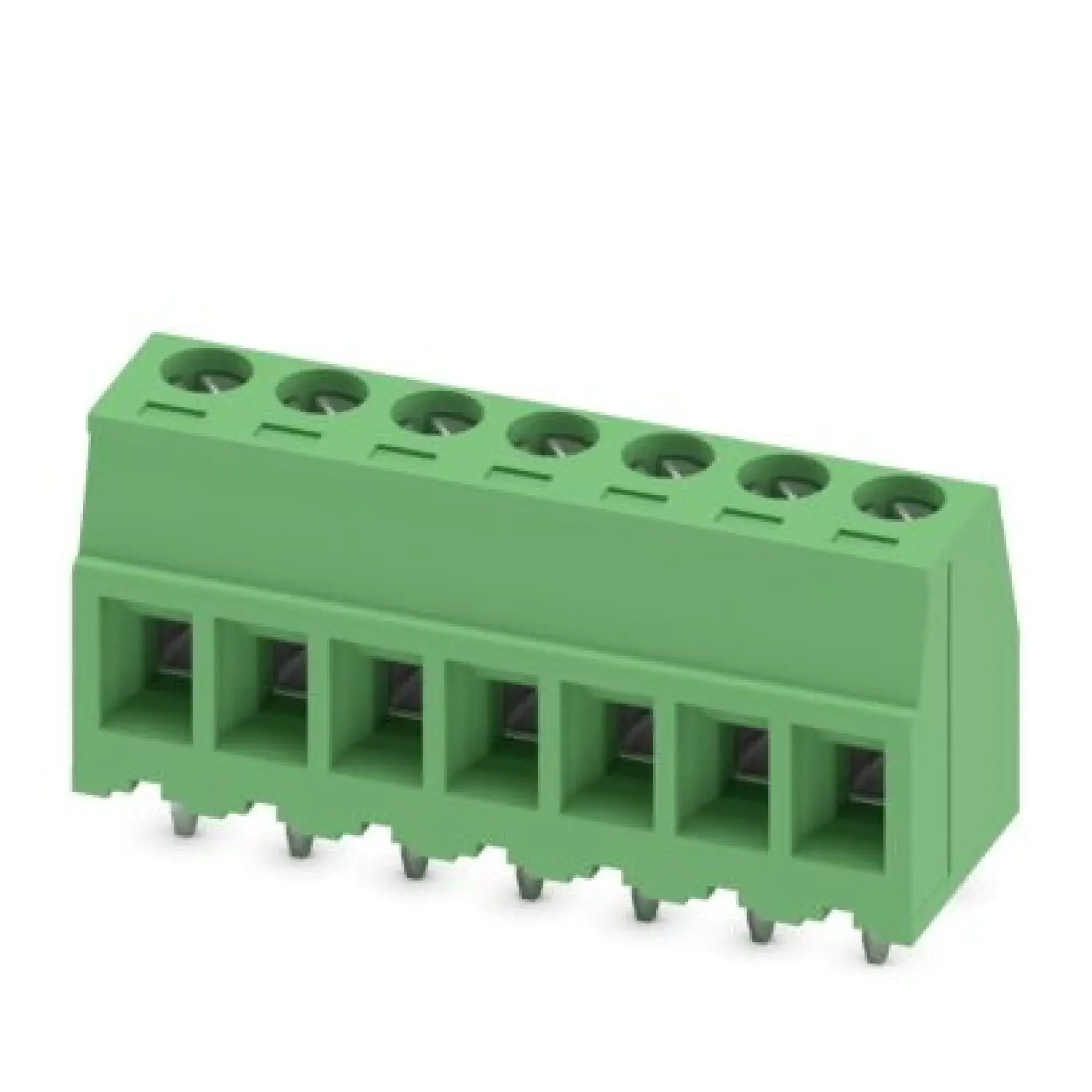

Phoenix Contact 1705595 Leiterplattenklemme MKDSD 1,5/ 7-3,81
€ 411,80*
% € 540,41* (23.8% bespaard)Beschikbaar, levertijd: 1-2 Maanden
Productnummer: WST8810183718
Manufacturer: Phoenix ContactP/N: 1705595
Productinformatie "Phoenix Contact 1705595 Leiterplattenklemme MKDSD 1,5/ 7-3,81"
Phoenix Contact Leiterplattenklemme MKDSD 1,5/ 7-3,81
Phoenix Contact 1705595
EAN 4017918144524
Beschrijving
Leiterplattenklemme, Nennstrom: 8 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 7, Anzahl der Reihen: 1, Polzahl pro Reihe: 7, Artikelfamilie: MKDSD 1,5, Rastermaß: 3,81 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,7 mm, Anzahl der Lötpins pro Potenzial: 2, Verpackungsart: verpackt im Karton
Documenten & Downloads
Productkenmerken
| Höhe (mm) | 15.3 |
|---|---|
| Anzahl der elektrischen Anschlüsse | 7 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse (mm) | 3.81 |
| Bemessungsstrom In (A) | 8 |
| Bemessungsspannung (kV) | 320 |
| Bemessungsstoßspannung (kV) | 4 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 0.14 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser Anschlusspin (mm) | 1.1 |
| Länge des Pins (mm) | 2.7 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technische gegevens
| P/N (Onderdeelnummer) | 1705595 |
|---|---|
| EAN | 4017918144524 |
| ETIM | EC002643 |
| Gewicht | 0.0001136 kg |
| Gewicht (verpakt) | 0.0001136 kg |
