LC1D80BD

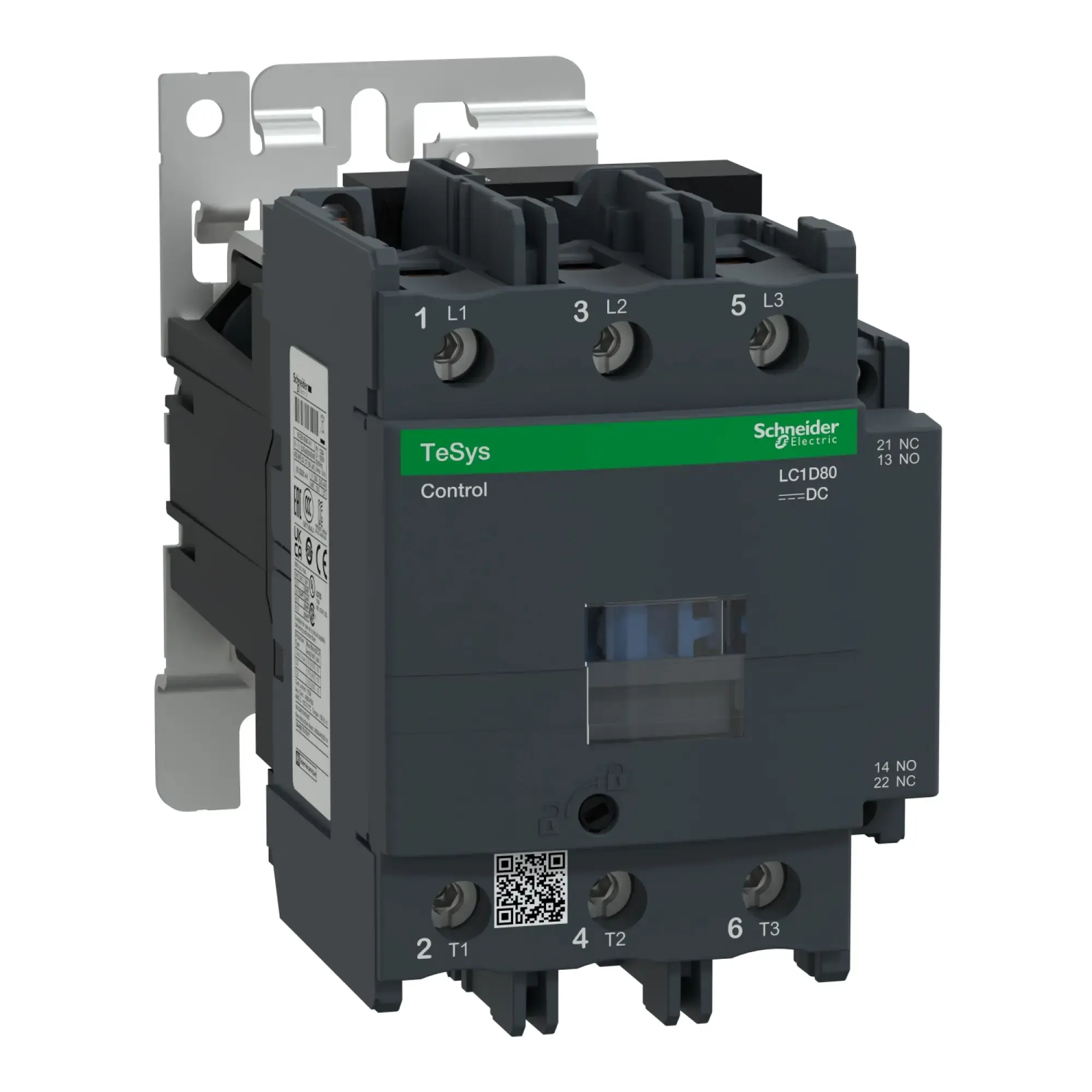

Schneider Electric LC1D80BD Power contactor LC1D 3p, +1NO+1NC, 37 kW, 80 A, 400 V AC3, coil 24 V DC
€538.97*
% €622.37* (13.4% saved)Available, delivery time: 1-2 Bussines days
Product number: WST8810018314
Manufacturer: Schneider ElectricP/N: LC1D80BD
Product information "Schneider Electric LC1D80BD Power contactor LC1D 3p, +1NO+1NC, 37 kW, 80 A, 400 V AC3, coil 24 V DC"
Schneider Electric Power contactor LC1D 3p, +1NO+1NC, 37 kW, 80 A, 400 V AC3, coil 24 V DC
Schneider Electric LC1D80BD
EAN 3389110439977
Description
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 24 V DC. Abmessung (BxHxT) 85x127x186 mm, Gewicht 2,59 kg. 3-polig, zwei integrierte Hilfskontakte, erweiterbar um bis zu vier Hilfskontakte. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, RINA, GL, DNV, CSA, CCC, UL, LROS (Lloyds register of shipping), BV.
Documents & Downloads
Product Attributes
| Bemessungssteuerspeisespannung AC 50 Hz | -V |
|---|---|
| Bemessungssteuerspeisespannung AC 60 Hz | -V |
| Bemessungssteuerspeisespannung DC | 24V |
| Spannungsart zur Betätigung | DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung AC 50 Hz | -V |
| Betriebsspannung AC 60 Hz | -V |
| Bemessungsbetriebsstrom Ie bei AC-1 | 125A |
| Bemessungsbetriebsstrom Ie bei AC-3 | 80A |
| Bemessungsbetriebsleistung bei AC-3 | 37kW |
| Bemessungsbetriebsstrom Ie bei AC-4 | 32A |
| Bemessungsbetriebsleistung bei AC-4 | 15kW |
| Bemessungsbetriebsleistung NEMA | -kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | |
| Breite | 85mm |
| Höhe | 127mm |
| Tiefe | 186mm |
Technical data
| P/N (Part Number) | LC1D80BD |
|---|---|
| EAN | 3389110439977 |
| ETIM | EC000066 |
| ECLASS | eClass_10_AAB718015 |
| Weight | 2.579 kg |
| Weight (packaged) | 2.579 kg |
