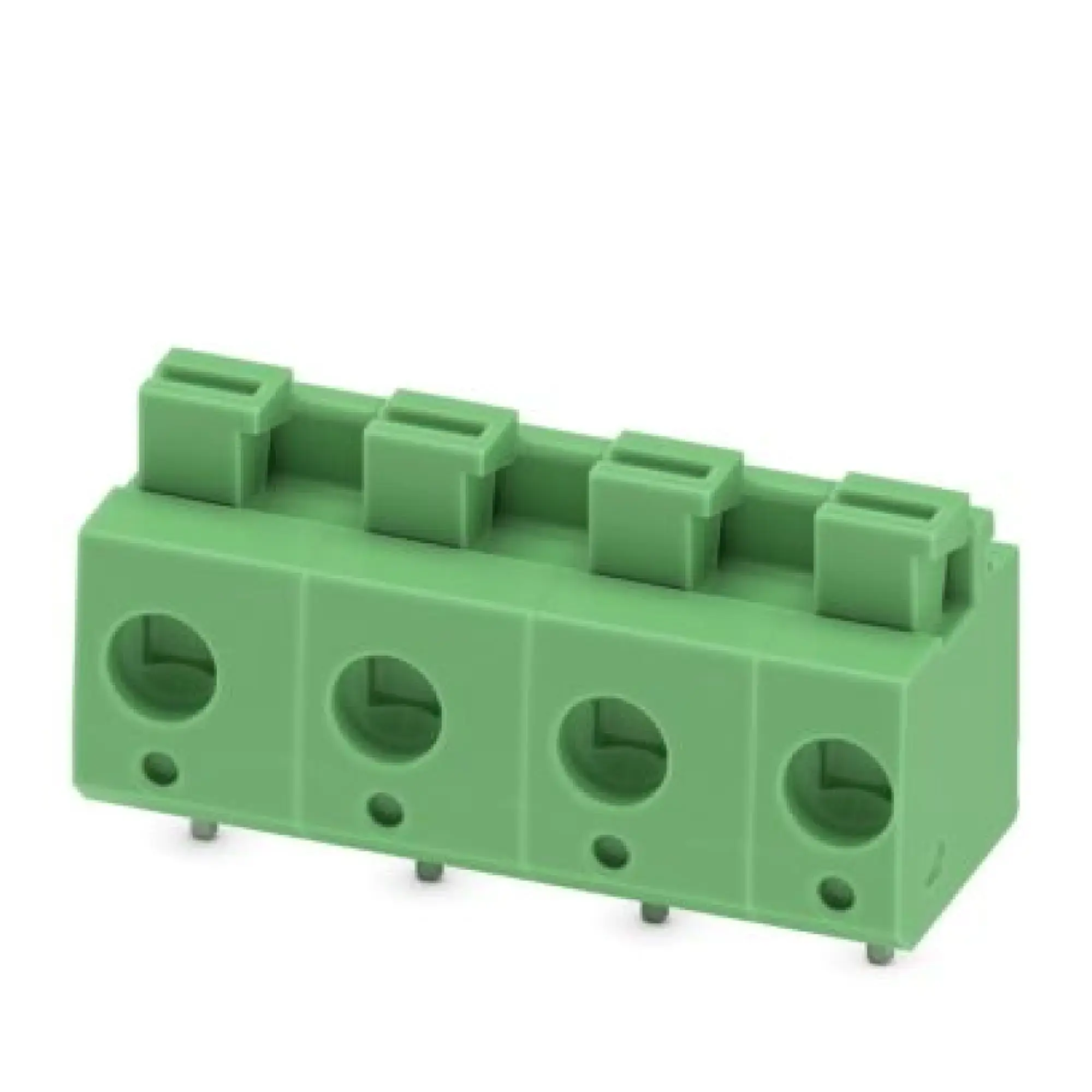

Phoenix Contact 1703086 Leiterplattenklemme PTS 1,5/ 4-7,5-H
148,06 €*
% 194,30 €* (23.8% gespart)Sofort verfügbar, Lieferzeit: 6-8 Wochen
Produktnummer: WST8810183579
Manufacturer: Phoenix ContactP/N: 1703086
Produktinformationen "Phoenix Contact 1703086 Leiterplattenklemme PTS 1,5/ 4-7,5-H"
Phoenix Contact Leiterplattenklemme PTS 1,5/ 4-7,5-H
Phoenix Contact 1703086
EAN 4046356635158
Beschreibung
Leiterplattenklemme, Nennstrom: 16 A, Bemessungsspannung (III/2): 630 V, Nennquerschnitt: 1,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: PTS 1,5/..-H, Rastermaß: 7,5 mm, Anschlussart: Push-in-Federanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton
Dokumente & Downloads
Produktattribute
| Höhe (mm) | 16.1 |
|---|---|
| Anzahl der elektrischen Anschlüsse | 4 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse (mm) | 7.5 |
| Bemessungsstrom In (A) | 16 |
| Bemessungsspannung (kV) | 630 |
| Bemessungsstoßspannung (kV) | 6 |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (mm²) | 0.25 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (mm²) | 0.14 |
| Anschließbarer Leiterquerschnitt mehrdrähtig (mm²) | 2.5 |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins (mm) | 2.5 |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Betriebstemperatur (°C) | -40 |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Technische Daten
| P/N (Teilenummer) | 1703086 |
|---|---|
| EAN | 4046356635158 |
| ETIM | EC002643 |
| Gewicht | 1.516E-5 kg |
| Gewicht (verpackt) | 1.516E-5 kg |
