LVR14250A40T

Schneider Electric LVR14250A40T Anti-harmonische afstemspoel - 25kvar - 2,7-135Hz 14% - 400V 50Hz

€ 679,45

% € 1.135,26 (40.15% bespaard)

Beschikbaar, levertijd: 7-10 Werkdagen

Productnummer: WST8810021477

Manufacturer: Schneider Electric
P/N: LVR14250A40T

Productinformatie "Schneider Electric LVR14250A40T Anti-harmonische afstemspoel - 25kvar - 2,7-135Hz 14% - 400V 50Hz"

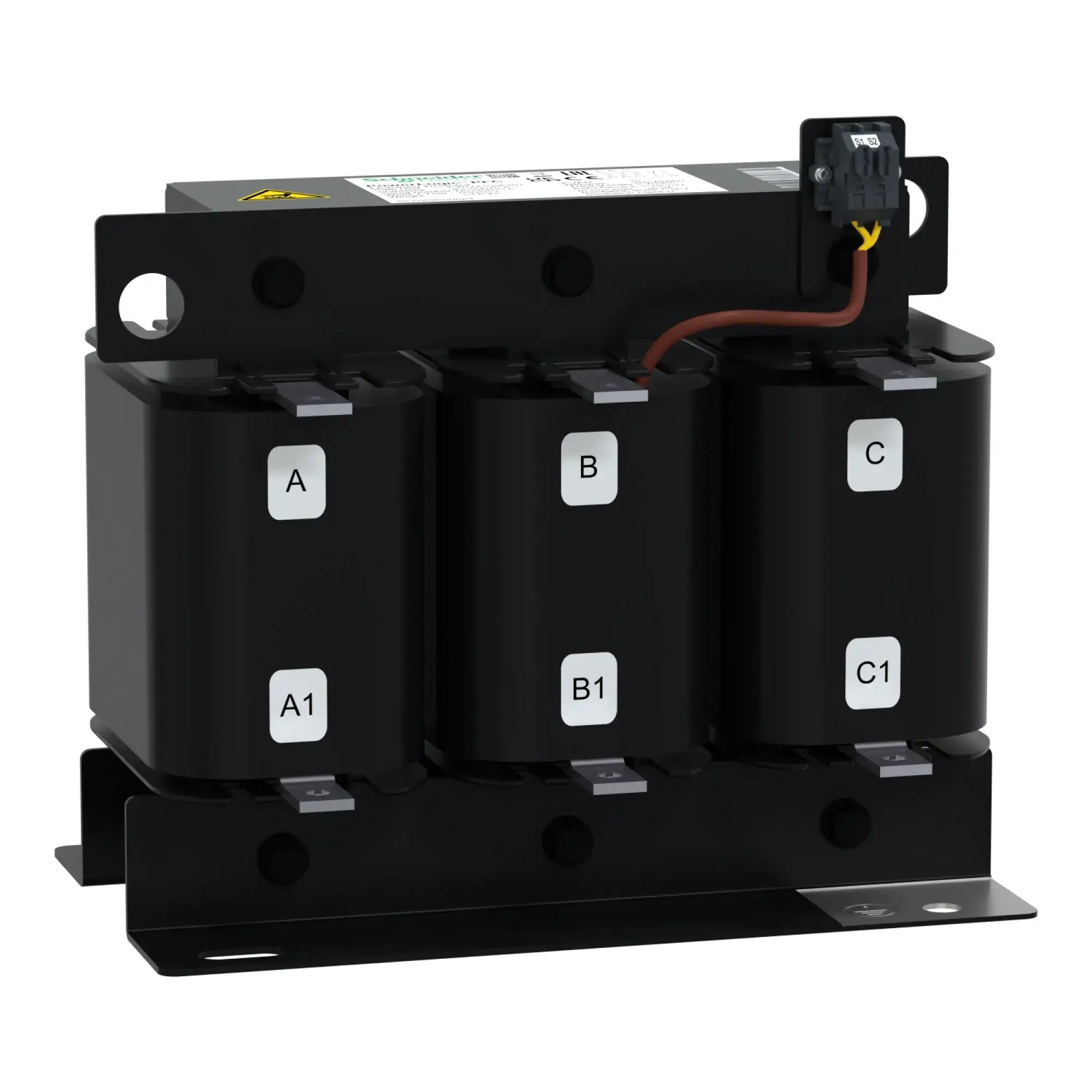

Schneider Electric Anti-harmonische afstemspoel - 25kvar - 2,7-135Hz 14% - 400V 50Hz

Schneider Electric LVR14250A40T

EAN 3606480541506

Open volledig scherm 360°-weergave

Beschrijving

De VarPlus-afstemspoel is ontworpen om de condensator te beschermen door het voorkomen van versterking van de resonanties in het systeem. Condensatoren en reactoren zijn geconfigureerd in een serieresonantiecircuit. Afgesteld zodat de reeksresonantiefrequentie onder de laagste harmonische frequentie in het systeem ligt. Deze reactor heeft een nominaal uitgangsvermogen van 25 kVar met een afstelvolgorde van 2,7/135 Hz bij 400V AC bij 50 Hz. Relatieve impedantie, 14 %. Dit onderdeel voldoet aan de normen IEC 60068. Voor dit onderdeel is een geforceerde convectie vereist en moet een ventilator worden toegevoegd. De behuizingsafmetingen zijn 220 mm hoog, 240 mm breed en 160 mm diep. Voor een productgewicht van 22 kg.

Documenten & Downloads

Productkenmerken

Polzahl	3
Resonanzfrequenz des elektrischen Filters	-kHz
Bemessungsbetriebsfrequenz	50Hz
Max. Bemessungsbetriebsspannung Ue	400V
Bemessungsstrom AC	36.08A
Max. Betriebsstrom (Ith) bei Betriebsspannung AC	40A
Verdrosselungsfaktor	0.14
Filterbankleistung	25kvar
Schutzart (IP)	IP00
Schutzart (NEMA)

Technische gegevens

P/N (Onderdeelnummer)	LVR14250A40T
EAN	3606480541506
ETIM	EC002565
ECLASS	eClass_10_ACO742012
Gewicht	59 kg
Gewicht (verpakt)	59 kg

Benamingen

Afstemspoel compensatie correctie vermogensfactor correctiecomponent vermogensfactor harmonisch inductie vermogenskwaliteit
