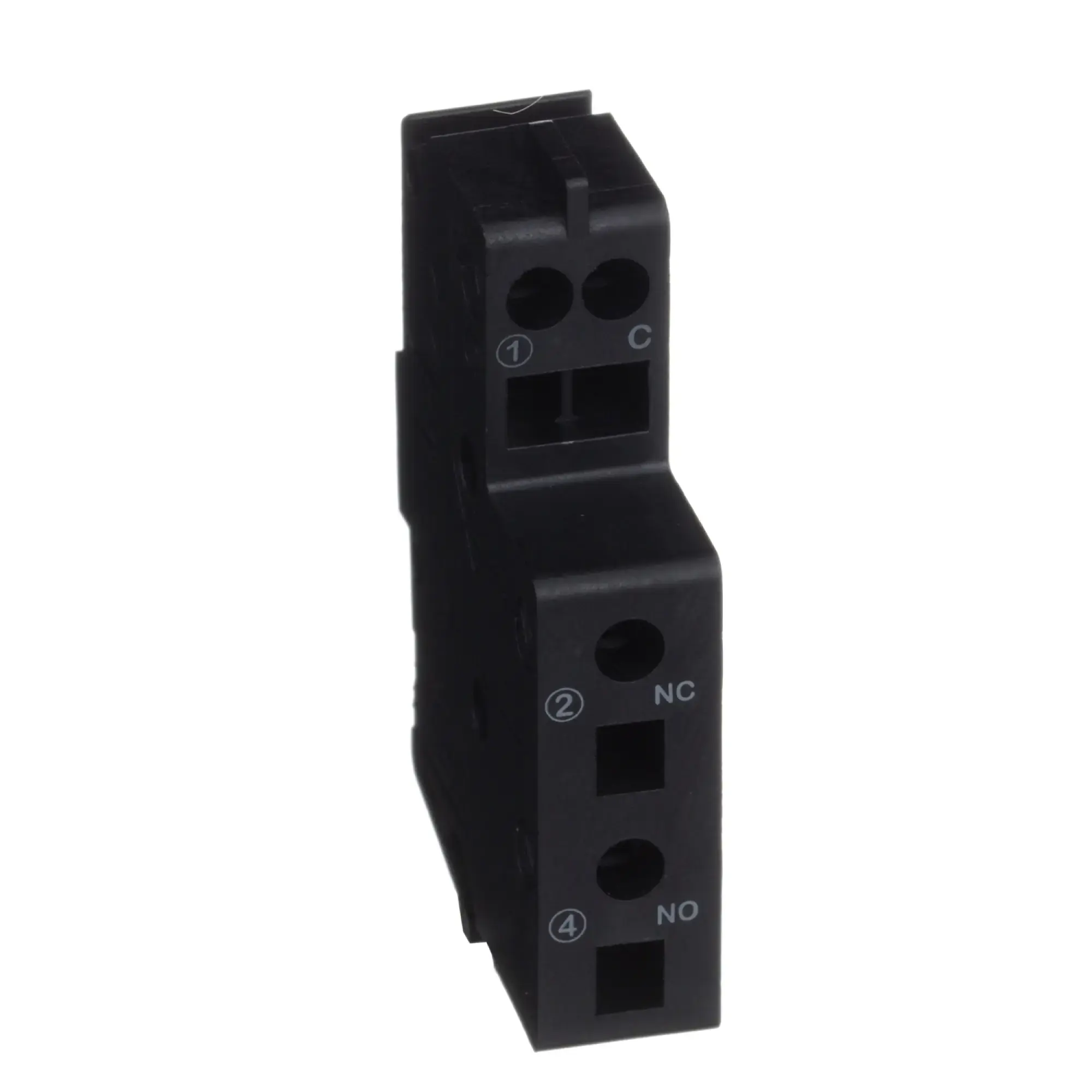

Schneider Electric LV426950 ComPacT - Hulpcontact OF/SD - Voor NSXm & PP-B

Het is één standaard hulpcontact dat twee externe statusinformatie over de circuitonderbreker geeft. Het wordt gebruikt op Compact NSXm- en PowerPact B-apparaten. Het UIT-contact (open/gesloten) geeft de stand van de hoofdcontacten van de stroomonderbreker aan. Het SD-contact (tripindicatie) geeft aan of de stroomonderbreker is omgeslagen. Er is één hulpcontactmodel voor OF- en SD-informatie, afhankelijk van waar deze in het apparaat is gemonteerd. Dit hulpcontact is een contact van het type omschakeling met 1 normaal open contact en 1 normaal gesloten contact. De nominale stroom is 5A en de minimumbelasting is 2mA bij 17 VDC. De gebruikscategorieën zijn AC12/AC13/DC12/DC13/DC14. Compact NSXm beschikt over 2 hulpcontacten, waarvan de aanwezigheid aan de voorzijde zichtbaar is via groene vlaggen. Het voldoet aan de IEC 60947-5-1-norm.
