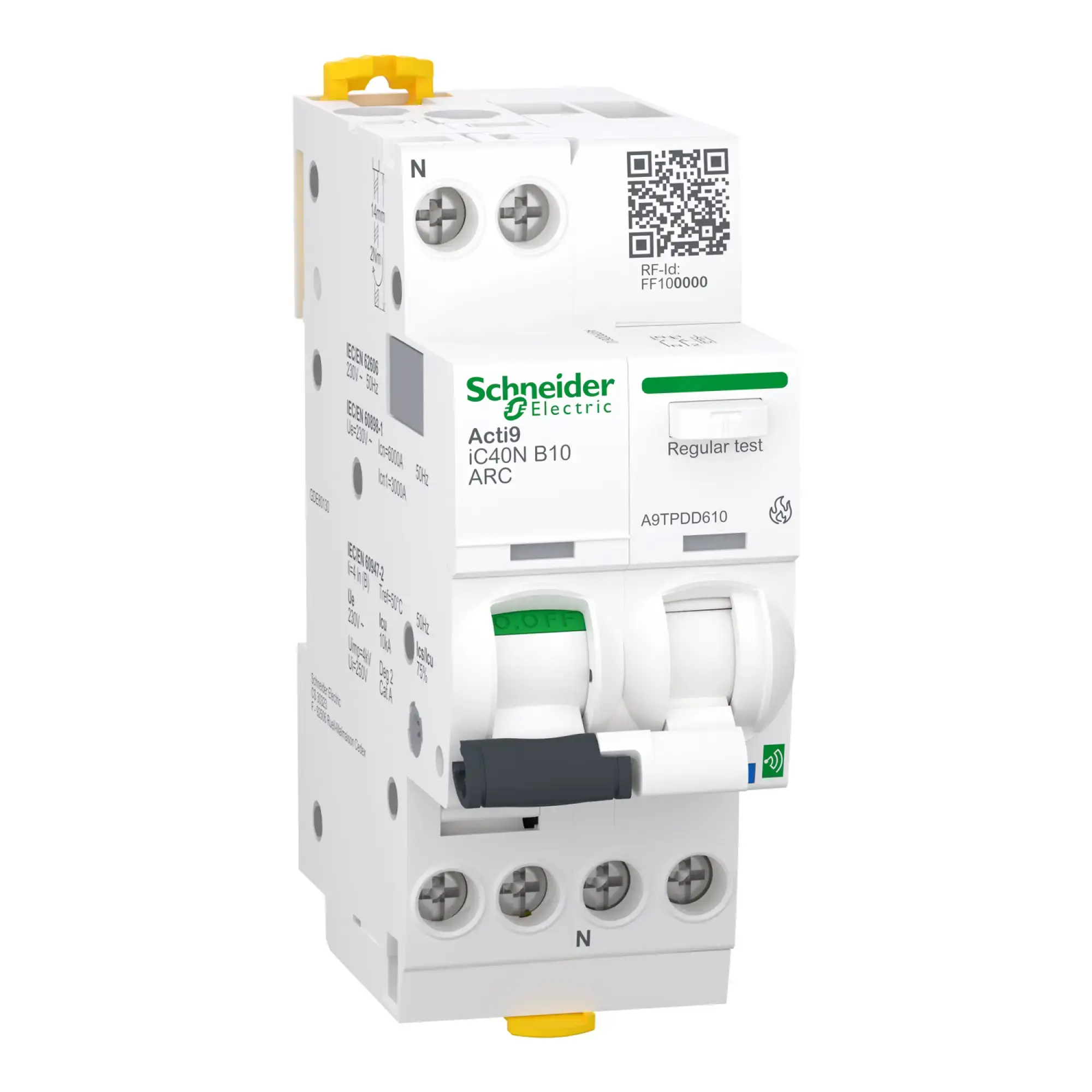

Schneider Electric A9TPDD610 Active Vlamboogbeveiliging circuit breaker, Acti9 iC40N ARC, 1P+N, 10A, B curve, 6000A

Dit Acti9 Active iC40 ARC product is een vermogensschakelaar voor het detecteren van boogfouten. Het is een 1P+N met 1 beveiligde pool, 10A In nominale stroom en B uitschakelcurve. Het nominale kortsluitvermogen bedraagt 6000A bij 230VAC in overeenstemming met de EN/IEC 60898-1 norm en 10kA bij 230VAC in overeenstemming met EN/IEC 60947-2. Deze miniatuur vermogensschakelaar beschermt circuits tegen kortsluiting, overbelastingsstroom en boogfout. Het snelle sluitmechanisme, onafhankelijk van handmatige bediening, verbetert de levensduur. De Acti9 Active-producten communiceren met de gateway Ecostruxure Panel Server Entry, Universal en Advanced. Het vooralarmsysteem kan overbelasting, aardlek en overspanning voorkomen. Het kan ook de spanning, de stroom en het vermogen meten. De 2 unieke Visitrip-indicatoren verkorten de interventietijd door het defecte circuit te tonen en snel het type standaard te identificeren. Het heeft een elektrische levensduur van maximaal 10000 cycli en een mechanische levensduur van maximaal 20000 cycli. De Ui nominale isolatiespanning is 250VAC. De begrenzingsklasse 3 (volgens EN/IEC60898-1) verbetert de stroomafwaartse kosten van de circuitbescherming. Het product kan op een DIN-rail worden geklemd. De breedte is 4 stappen van 9mm. Vervuilingsgraad is 2. De productkleur is wit (RAL9003). De afmetingen zijn (B) 36mm x (H) 91mm x (D)73mm. Het heeft een IP20-beschermingsgraad (volgens de IEC/EN 60529-norm) en wordt IP40-eenmaal in een modulair omhulsel. Dit product is in overeenstemming met de normen EN/IEC 62606, EN/IEC 60898-1 en EN/IEC 60947-2.
