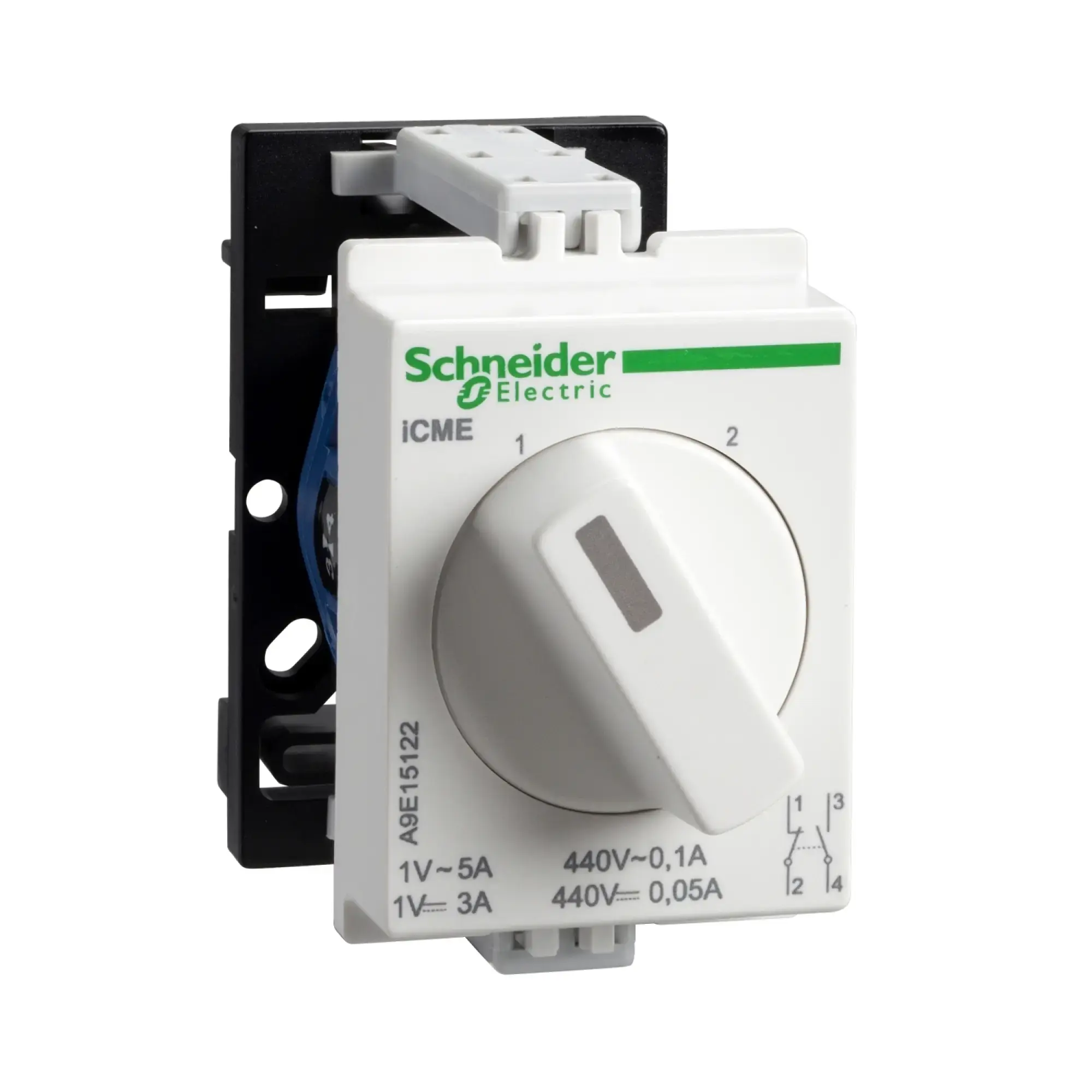

Schneider Electric A9E15122 2-wegs laag niveau schak. iCME 10A 0,1..5 CA 0,05..3 CCA 2P U 1..440 VAC/VCCV CA

Deze Acti9 iCM is een keuzeschakelaar die wordt gebruikt voor de handmatige bediening van elektrische circuits. Het is een 2-posities schakelaar met contacten type 1 NO+1NC. De fase-gescheiden muur kan worden verdeeld om alle soorten Com busbar toe te staan om door te gaan. Het wordt geleverd met gespreide aansluitklemmen om de aansluiting te vereenvoudigen. Het aanhaalmoment is 1 N.m voor een PZ1-schroevendraaier. Voor de operationele spanning met Ue en Ie-classificatie kan meerdere instellingen worden gebruikt. De aansluiting biedt stijve koperen kabels van minimaal 0,5 mm² tot maximaal 2x 2,5 mm². De aansluiting is flexibel of met koperkabels van het flensbus van 0,5 mm² minimum tot 2x 2,5 mm² maximum. Het aantal cycli open en dicht (O-C) is 1000000. De duurtijd is 200000 met AC21A stroomcategorie onder cos phi=0,8. De breedte in 9 mm standen is 4. De afmetingen zijn (B) 36mm x (H) 60mm x (D) 75mm. De vervuilingsgraad is 3. De tropicalisatie is behandeling 2 (relatieve vochtigheid 95% bij 55°C). De bedrijfstemperatuur is van -20 °C tot +55 °C. De opslagtemperatuur bedraagt -25°C tot +80°C. Het voldoet aan de normen VDE 0660 part 107, IEC/EN 60947-3 en UL.
