Schneider Electric 56517 Vigirex - RH197M - Aardlekschakelaar - 0,03A Direct -0.03-30A (0-4,5s) - 230V AC
€ 693,01
% € 1.212,61 (42.85% bespaard)
Beschikbaar, levertijd: 7-10 Werkdagen
Productnummer: WST8810006819
Manufacturer: Schneider ElectricP/N: 56517
Productinformatie "Schneider Electric 56517 Vigirex - RH197M - Aardlekschakelaar - 0,03A Direct -0.03-30A (0-4,5s) - 230V AC"
Schneider Electric Vigirex - RH197M - Aardlekschakelaar - 0,03A Direct -0.03-30A (0-4,5s) - 230V AC
Schneider Electric 56517
EAN 3606480359743
Beschrijving

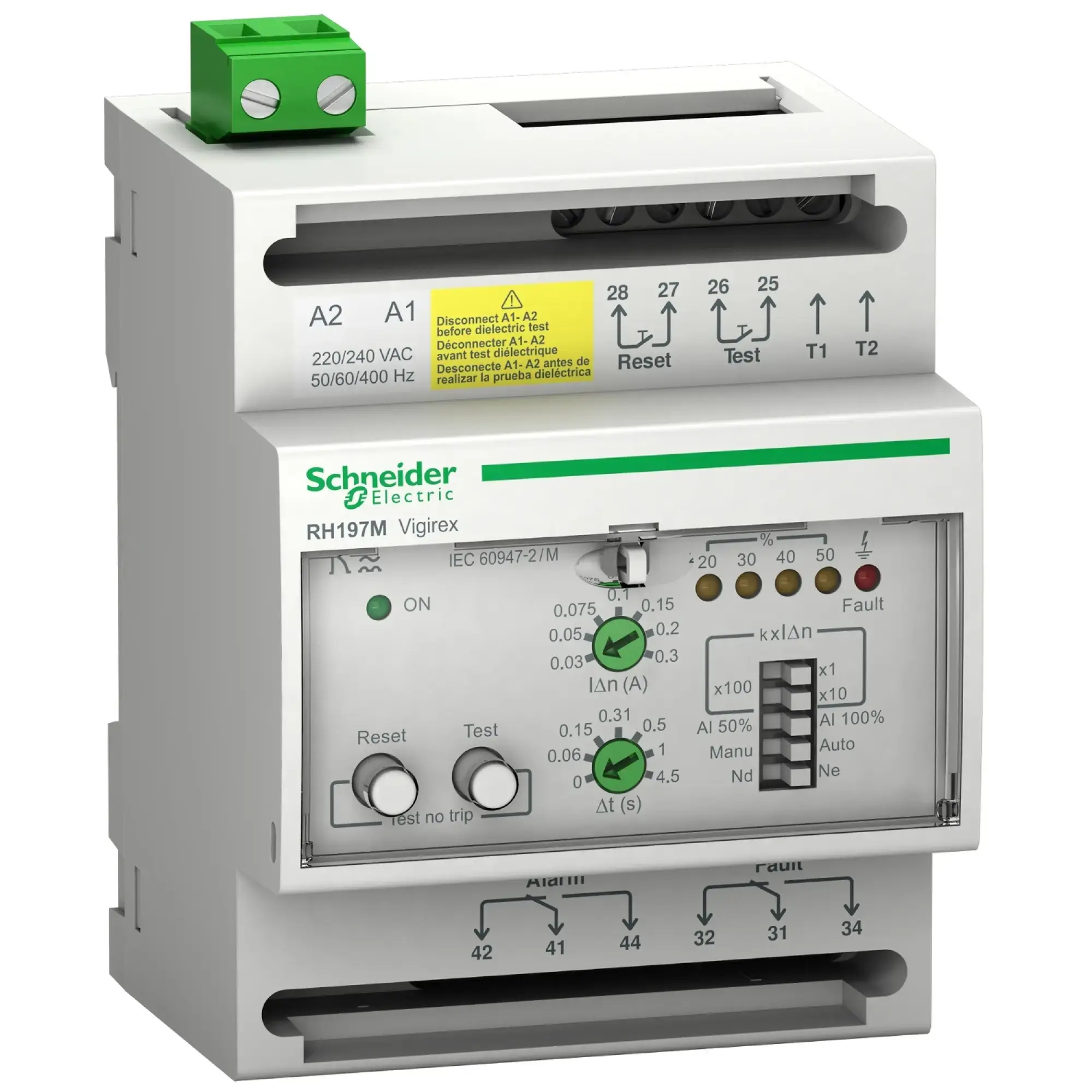

RH197M is a DIN rail mounting residual current protection relay. The operational supply voltage is from 220 VAC to 240 VAC 50/60Hz. The current sensitivity is selectable with 19 thresholds from 30 mA to 30 A. The time delay is selectable with 7 settings from instantaneous to 4.5s. The alarm is set by Dip switch at 50% or 100% of IDn. A switch make the selection between local manual reset or automatic reset after a fault clearance. The monitored distribution system voltage is up to 1000 VAC 50/60/400 Hz. It is installed on a DIN-rail inside a switchboard and the protection degree is IP40. It must be associated with a compatible Schneider Electric toroid.
Documenten & Downloads
Productkenmerken
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
|---|---|
| Mit abnehmbaren Klemmen | |
| Funktion | für Wechselstromnetze |
| Externe Stromversorgung erforderlich | 1 |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung AC 50 Hz | 220V |
| Versorgungsspannung AC 60 Hz | 220V |
| Versorgungsspannung DC | -V |
| Spannungsmessbereich | 0V |
| Bemessungsbetriebsfrequenz | 50Hz |
| Strommessbereich | 0.015mA |
| Ansprechwert Stromstärke 1 | 0.03mA |
| Ansprechwert Stromstärke 2 | -mA |
| Min. einstellbare Ansprechverzögerungszeit | 0s |
| Max. zulässige Ansprechverzögerungszeit | 4.82s |
| Anzeige des Differenzstroms | |
| Fehlerspeicherung möglich | |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung AC 50 Hz | 220V |
| Betriebsspannung AC 60 Hz | 220V |
| Betriebsspannung DC | -V |
| Bemessungsschaltstrom | 8A |
| Breite | 71.2mm |
| Höhe | 98.7mm |
| Tiefe | 65.8mm |
Technische gegevens
| P/N (Onderdeelnummer) | 56517 |
|---|---|
| EAN | 3606480359743 |
| ETIM | EC001445 |
| SCIP | 5dae4d0e-1a8b-4181-a543-5bdb431fe2f0 |
| ECLASS | eClass_10_AKF103014 |
| Gewicht | 0.32 kg |
| Gewicht (verpakt) | 0.32 kg |
Benamingen
220VAC/240VAC 30mA/30A A type DIN-rail RH197m Vigipact Vigirex aardlek automatische handmatige foutreset beveiligingsrelais bewakingsrelais instelbare tijdvertraging reststroom
