28921

Schneider Electric 28921 Compact INS80 4P - Lastscheider - Vast - Rood/Geel

€ 135,81

% € 181,48 (25.17% bespaard)

Beschikbaar, levertijd: 7-10 Werkdagen

Productnummer: WST8810005514

Manufacturer: Schneider Electric
P/N: 28921

Productinformatie "Schneider Electric 28921 Compact INS80 4P - Lastscheider - Vast - Rood/Geel"

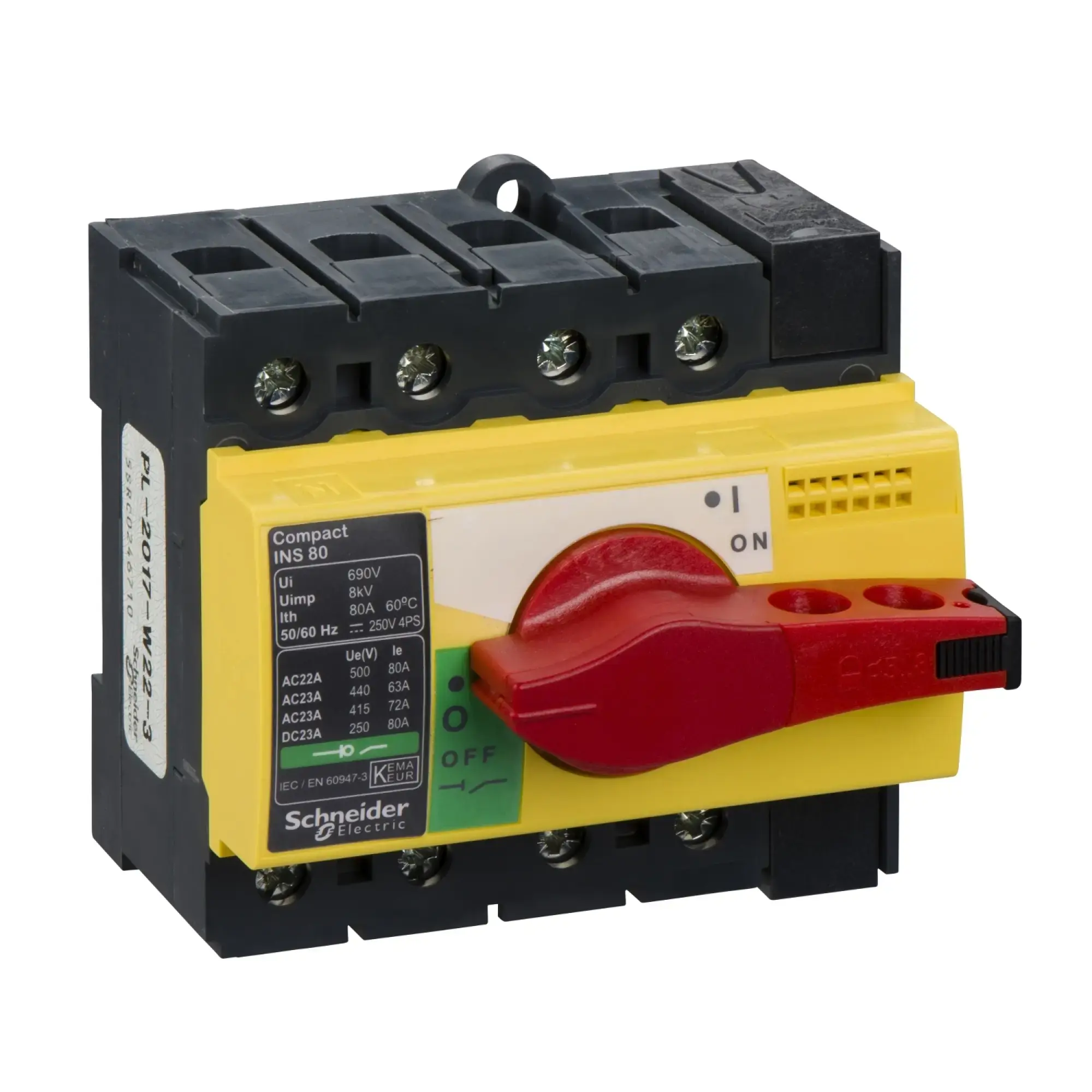

Schneider Electric Compact INS80 4P - Lastscheider - Vast - Rood/Geel

Schneider Electric 28921

EAN 3303430289210

Beschrijving

Deze Compact INS80 is een 4-polige niet-automatische lastscheider met rode draaibediening en gele voorkant. De schakelaar is geschikt voor isolatie met positieve contactindicatie, zoals gedefinieerd door de IEC 60947-1- en IEC60947-3-normen. De bedrijfsstroom is 80 A bij 415 VAC in categorie AC22A en 72 A bij 415 VAC in categorie AC23A. De nominale spanning is 500VAC 50/60Hz of 250VDC. Het kan worden gebruikt als nooduitschakelingsvoorziening. Voor gemakkelijke identificatie, gebruikt het speciale kleuren die door de normen worden geëist. De rode draaihendel is ontworpen voor een eenvoudige bediening en hoge prestaties bij het onderbreken van stroomonderbrekingen. Compact INS80 is een frontpaneel van klasse II met isolatieniveau conform de IEC 60664-norm.

Documenten & Downloads

Productkenmerken

Ausführung als Hauptschalter	1
Ausführung als Wartungs-/Reparaturschalter	1
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung	1
Ausführung als Wendeschalter
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	500V
Bemessungsbetriebsspannung	690V
Bemessungsdauerstrom Iu	80A
Bemessungsdauerstrom bei AC-23	72A
Bemessungsdauerstrom bei AC-21	-A
Bemessungsbetriebsleistung bei AC-3	-kW
Bemessungskurzzeitstromfestigkeit Icw	3kA
Bemessungsbetriebsleistung bei AC-23	37kW
Schaltleistung bei 400 V	-kW
Bedingter Bemessungskurzschlussstrom Iq	36kA
Polzahl	4
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	2
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	1
Geeignet für Frontbefestigung 4-Loch	1
Geeignet für Frontbefestigung Zentral	1
Geeignet für Verteilereinbau	1
Geeignet für Zwischenbau
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	langer Drehgriff
Verriegelbar	1
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung
Schutzart (IP)	IP40
Schutzart (NEMA)
Breite	90mm
Höhe	85mm
Tiefe	62.5mm
Breite in Teilungseinheiten

Technische gegevens

P/N (Onderdeelnummer)	28921
EAN	3303430289210
ETIM	EC000216
ECLASS	eClass_10_AKF060013
Gewicht	0.65 kg
Gewicht (verpakt)	0.65 kg

Benamingen

28921 4-polig 80 A Compact INS80 lastscheider
