Schneider Electric RM35ATL0MW Harmony RM35-A - relais de contrôle de température - 24..240Vca/cc - 1 FO

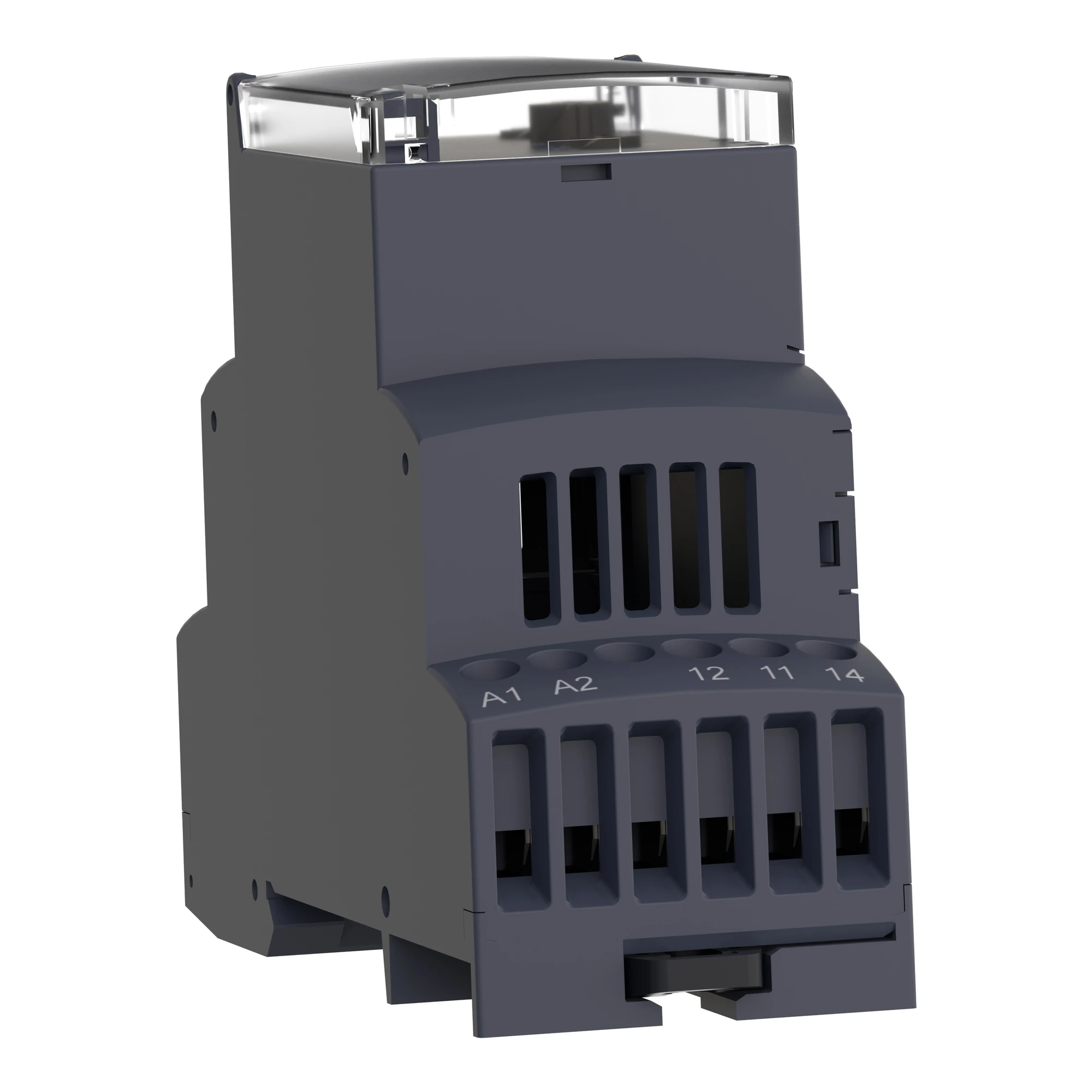

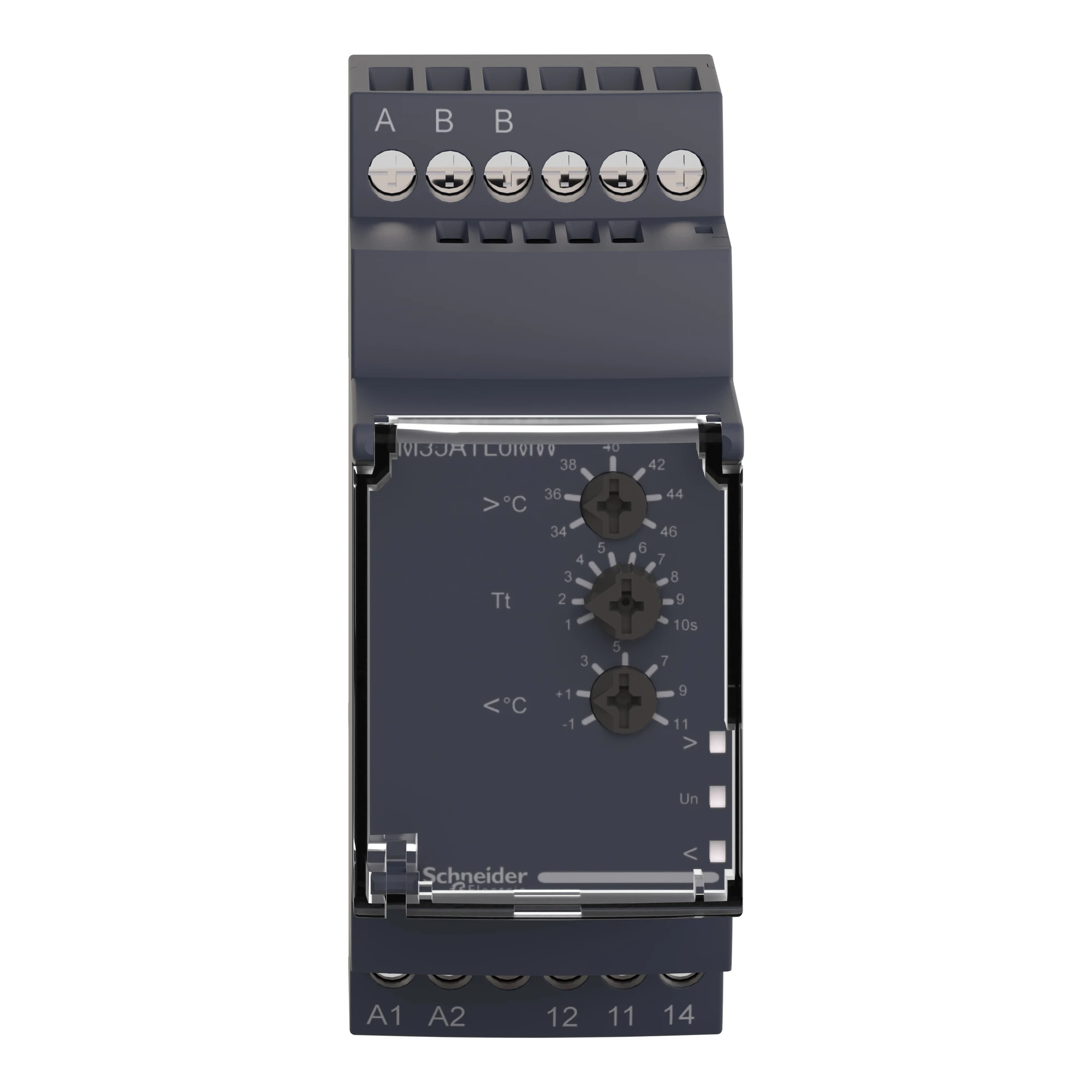

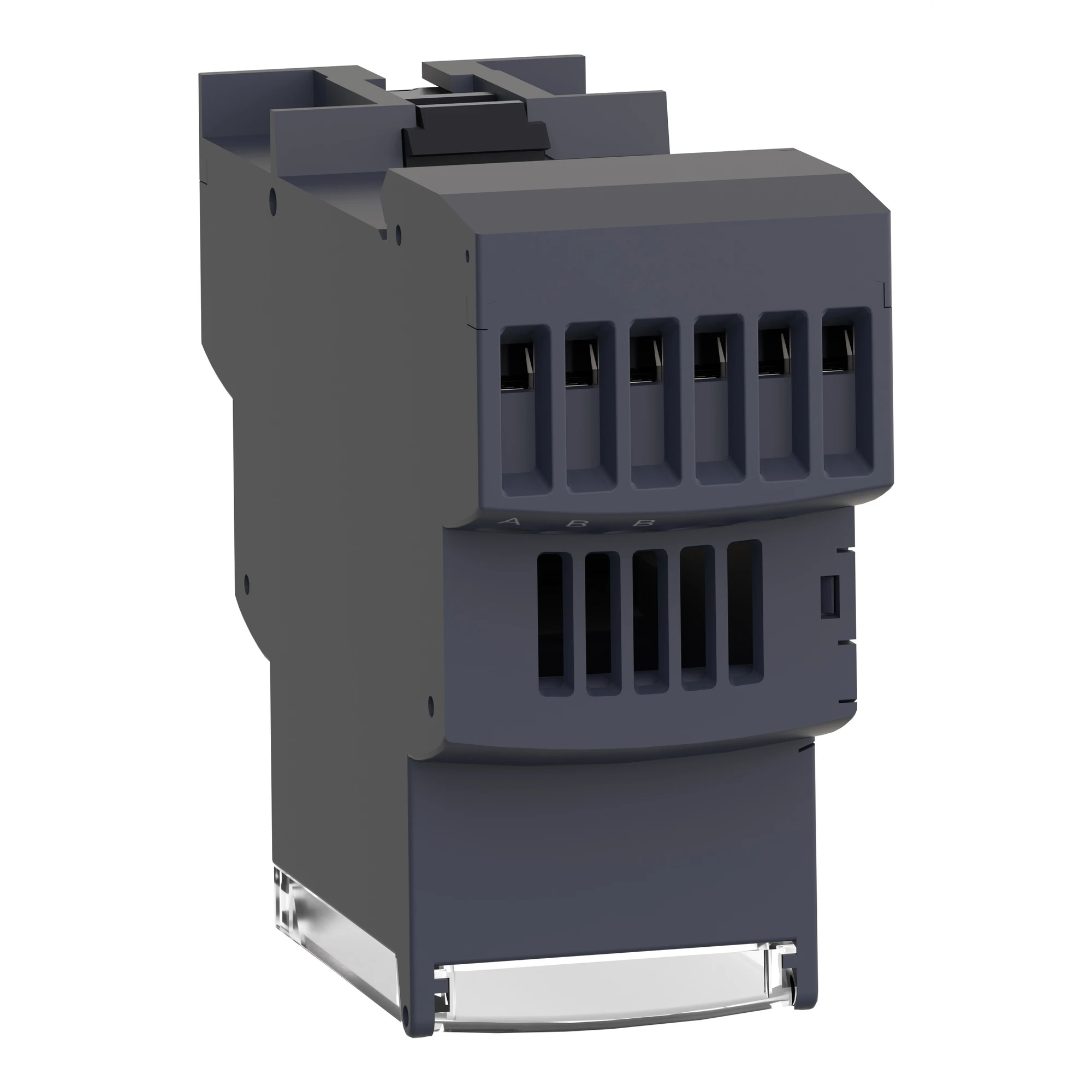

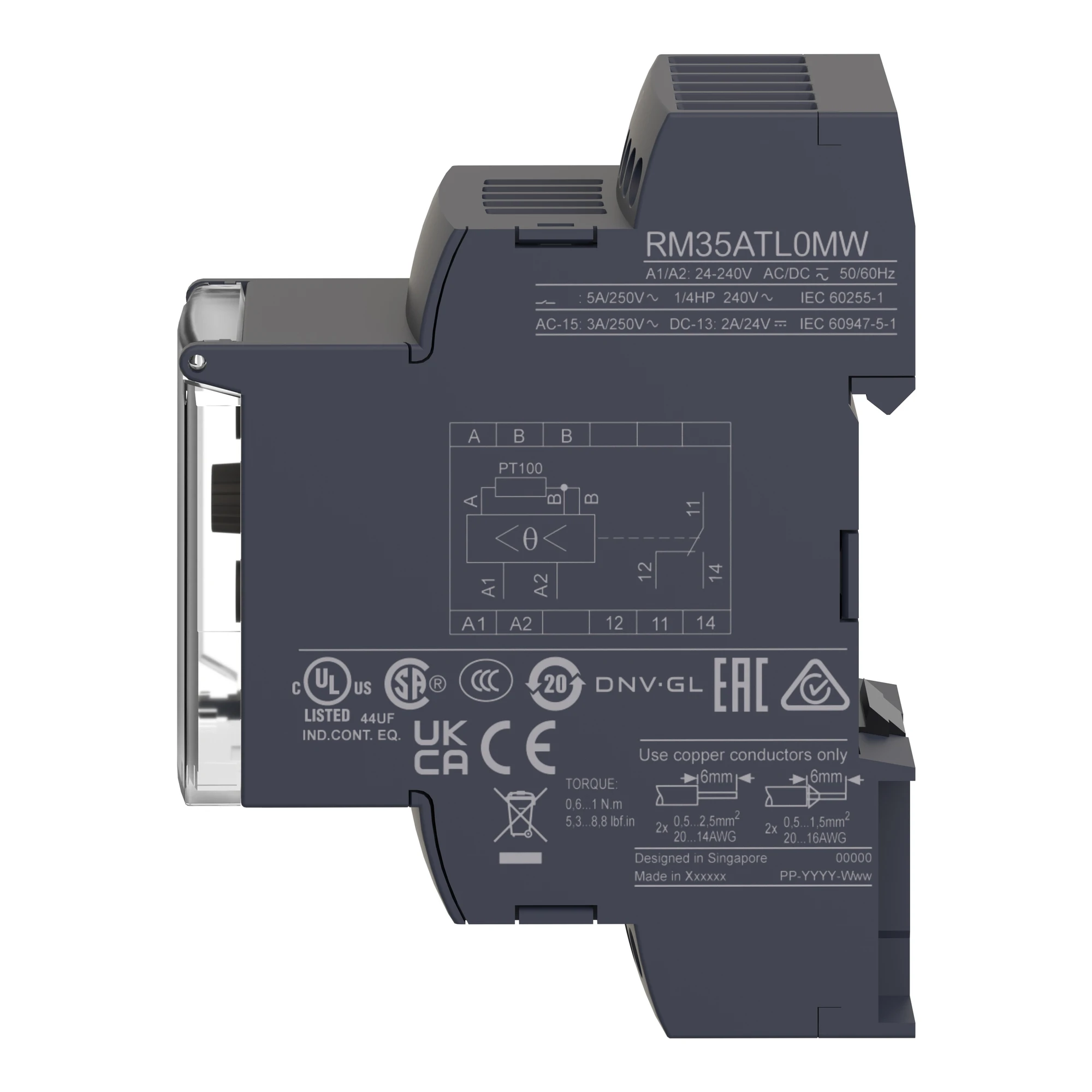

Zelio RM35 er en serie avanserte kontrollreléer som lett kan monteres på en DIN skinne. Serien brukes i applikasjoner hvor de t er behov for flere innstillingsmuligheter enn det er mulig å gjøre på enkle kontrollreléer. I tillegg leveres RM35 serien t il spesielle applikasjoner som f.eks. pumpestyringer, elevatorer, hastighetsmåling og beskyttelse av elektromotorer. RM35ATL0 MW er et kontrollrelé for måling av temperaturer i kontrollrom til elevatorer i henhold til EN81. Målingen foretas med en PT1 00 føler som tilsluttes på A og B klemmene på toppen av reléet. Det er mulig å stille inn en nedre temperaturgrense på -1..11 grader og en øvre temperaturgrense på 34..46 grader. Reléet forsynes med 24..240 V AC/DC på terminal A1 og A2. Reléet har en reaksjonstid på 3.5 sekunder og har en nøyaktighet på +/- 2 grader. På fronten er det 3 justeringsskruer som brukes til å st ille inn kontrollreléet: Den første skruen stiller inn den øvre temperaturgrensen fra 34..46 grader. Den andre skruen stiller inn en tidsforsinkelse på utgangen fra 0,1..10 sekunder. Den tredje skruen stiller inn den nedre temperaturgrensen fra -1..1 1 grader. Ved temperaturer innenfor den fastlagte grensen vil relékontakt R1 være aktivert. Kontrollreléet har 1 C/O kontakt med en maksimal belastning på 5A. På fronten av reléet er det 3 lysdioder: Den øverste lysdioden lyser gult når temperaturen krysser den øvre innstilte grensen. Den midterste lysdioden lyser grønt og indikerer at det er spenning på reléet. Den neders te lysdioden lyser gult når temperaturen krysser den nedre innstilte grensen. Er PT100 omformeren tilsluttet feil eller har e n feil, vil alle 3 lysdioder blinke.
