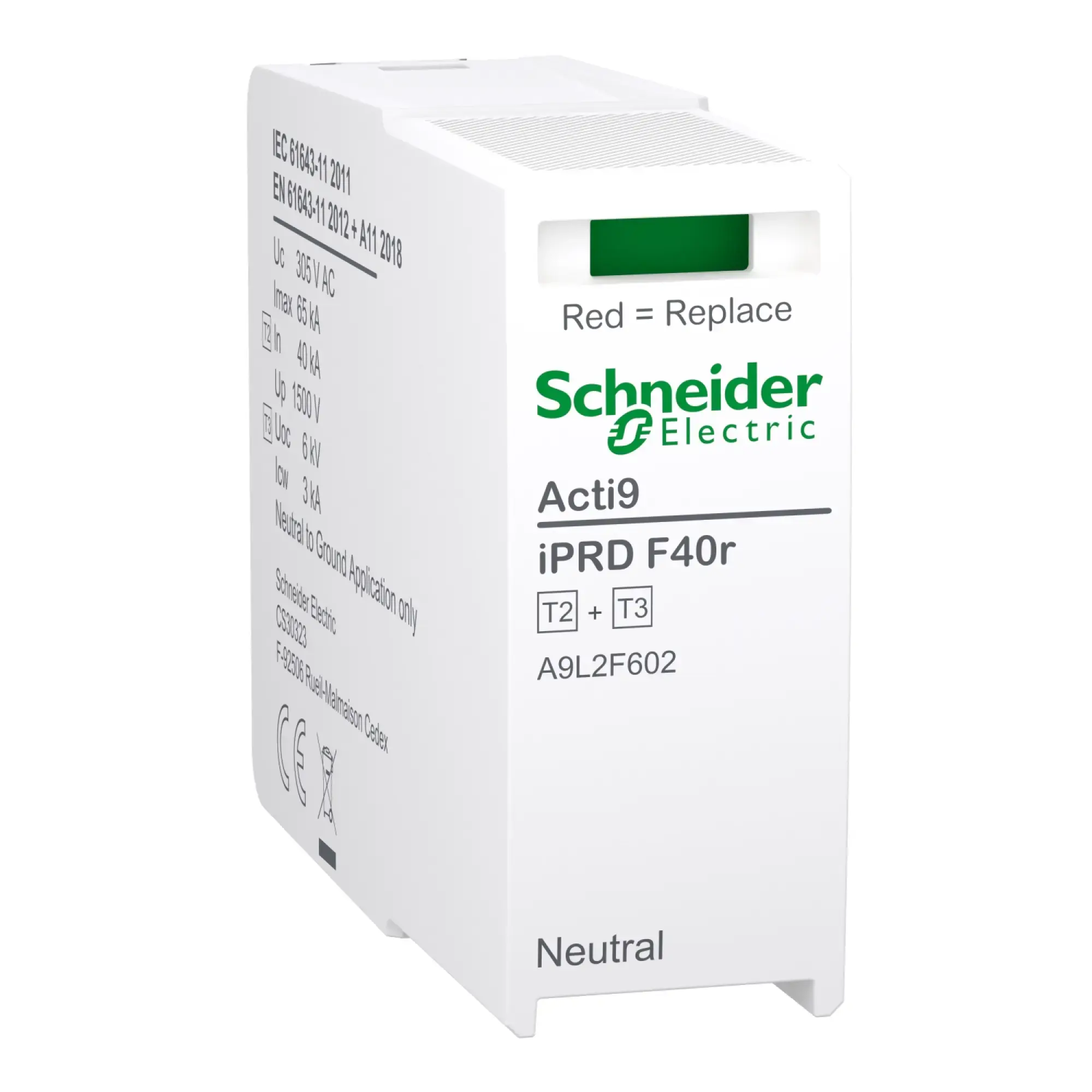

Schneider Electric A9L2F602 Acti9 iPRD F40r, Cartouche débro autoprotégé pour Neutre type 2+3 1PN/3PN

Ce produit Acti9 iPRD F40r est une cartouche pour un dispositif de protection contre les surtensions (SPD) Acti9 3P/3P+N iPRD F40r avec cartouche enfichable. Il est branché sur l'appareil. Cette cartouche dispose d'un type de parafoudre 2+3 avec un fusible de secours adapté aux surtensions. Il est utilisé en mode de protection différentielle en connectant le neutre à la terre (N-PE) dans le dispositif de protection contre les surtensions. Il offre une signalisation locale de face avant avec un drapeau vert lorsque l'appareil est opérationnel et avec un drapeau rouge lorsque l'appareil doit être changé. Il est compatible avec les systèmes de mise à la terre TN-S et TT. Il fonctionne sur une tension de fonctionnement nominale Ue de 240 V CA sous une fréquence de 50 Hz ou 60 Hz. La tension de fonctionnement continue maximale Uc est de 305 VCA. Le courant de décharge nominal In est de 40 kA, avec une augmentation jusqu'à un courant de décharge maximal Imax de 65 kA. La tension du circuit ouvert Uoc est de 6000 V. Le niveau de protection contre les surtensions est de 1,5 kV. Les dimensions sont (l) 18 mm x (H) 45 mm x (P) 57,2 mm. Le poids est de 42 g. Le degré de protection IP est IP20. La température de fonctionnement est comprise entre -40 et +85 °C. Ce produit est conforme à la norme EN 61643-11 avec les modifications 2011, 2012 et A11:2018.
