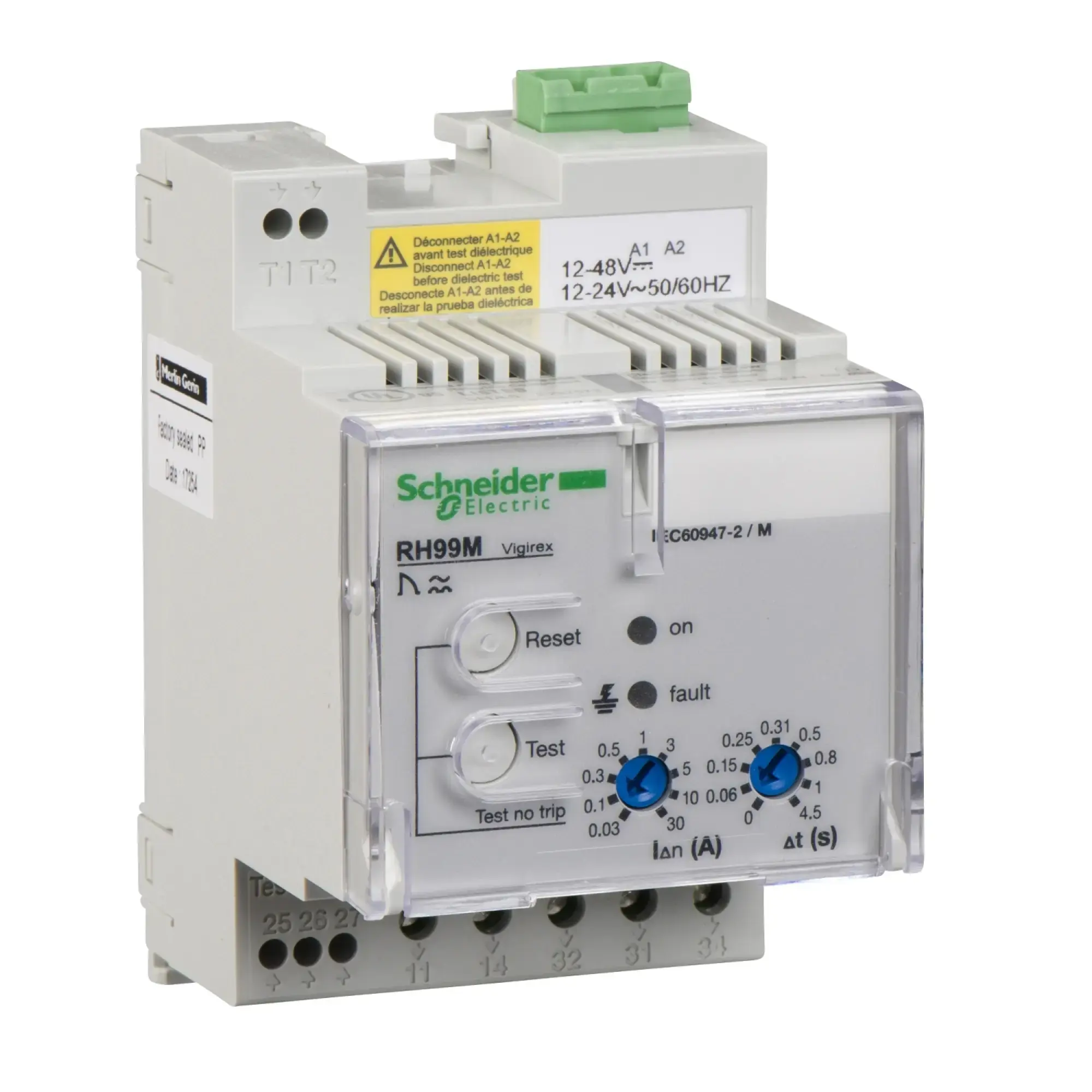

Schneider Electric 56170 Vigirex RH99M 12-24VAC/12-48VCC sensibilité 0,03-30A réarmement manuel

Ce relais de protection différentielle est monté sur rail DIN. Il protège contre les contacts directs ou indirects des personnes, les risques d'incendie et les moteurs. Il mesure le courant de fuite à la terre dans une installation électrique via son tore associé. Il déclenche le disjoncteur associé lorsque le courant de fonctionnement résiduel réglé est dépassé. Sa tension d'alimentation opérationnelle est de 12/24VCA 50/60Hz ou 12/48VCC. Sa classe de protection différentielle est de type A. La sensibilité du courant (IDn) peut être sélectionnée avec 19 seuils de 30mA à 30A. La temporisation (Dt) peut être sélectionnée avec 7 paramètres, de Instantané à 4,5s. La tension du réseau de distribution surveillé peut atteindre 1 000VCA 50/60/400Hz. Il nécessite un réarmement manuel local après un effacement des défauts. La tension du système de distribution surveillé peut atteindre 1 000VCA 50/60/400Hz. Il est installé sur un tableau de distribution en face avant et son degré de protection est IP40. Il doit être associé à un capteur tore ou rectangulaire compatible Schneider Electric de type A.
