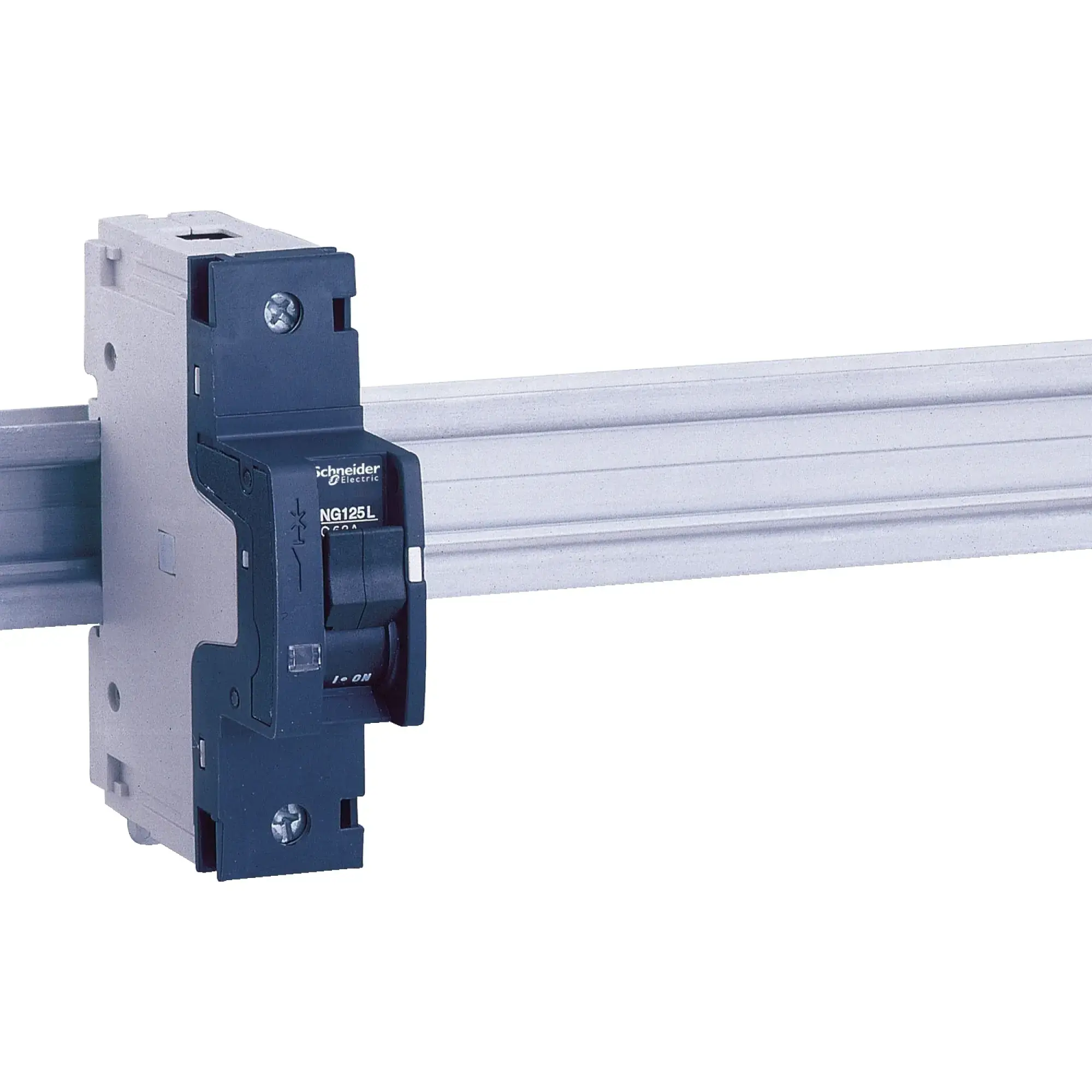

Schneider Electric 18748 disjoncteur modulaire Multi 9 NG125L unipolaire 63 A courbe B
130,52 €
% 223,13 € (économie de 41.5%)
Disponible, délai de livraison : 2-3 Weeks
Réf. produit : WST8810005275
Manufacturer: Schneider ElectricP/N: 18748
Informations sur le produit "Schneider Electric 18748 disjoncteur modulaire Multi 9 NG125L unipolaire 63 A courbe B"
Schneider Electric disjoncteur modulaire Multi 9 NG125L unipolaire 63 A courbe B
Schneider Electric 18748
EAN 3303430187486
Description
Leistungsschalter Acti 9 NG125H, 36kA (IEC/EN 60947-2). 4-polig, Nennstrom 63A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125H Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Documents & Téléchargements
Attributs du produit
| Einbautiefe | 47mm |
|---|---|
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 1 |
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsstrom | 63A |
| Bemessungsspannung | 400V |
| Bemessungsisolationsspannung Ui | 690V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | -kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | -kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 50kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 12.5kA |
| Frequenz | 50Hz |
| Verlustleistung | -W |
| Energiebegrenzungsklasse | |
| Unterputzmontage | |
| Mitschaltender Neutralleiter | |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | 1 |
| Breite in Teilungseinheiten | 1.5 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -30°C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5mm² |
| Explosionsgeschützt |
Données techniques
| P/N (Numéro de pièce) | 18748 |
|---|---|
| EAN | 3303430187486 |
| ETIM | EC000042 |
| SCIP | e6bcfac5-a8c1-4bc2-b9b0-148b3c04ae46 |
| ECLASS | eClass_10_AAB905014 |
| Poids | 0.25 kg |
| Poids (emballé) | 0.25 kg |
Désignations
acti9 cb courant de surcharge courbe de déclenchement court-circuit disjoncteur disjoncteur déclenchement sur défaut industrielle isolation ng125 ng125l protection protection du circuit voyant d'état mécanique
