Schneider Electric SSL1A12BDRPV Relé estado sólido ssl y zócalo de tornillo,16-30vdc,1na salida 2a 24-280vac

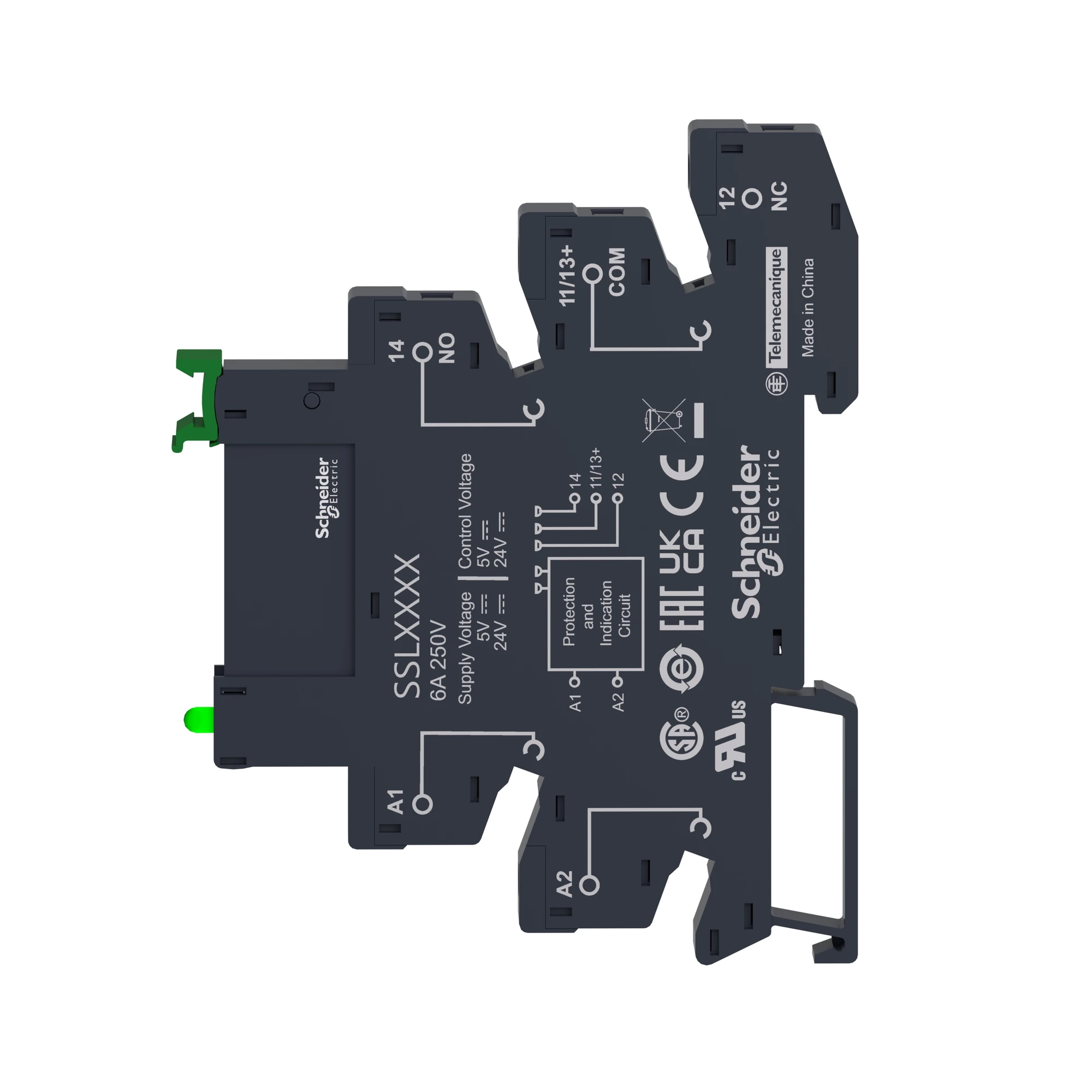

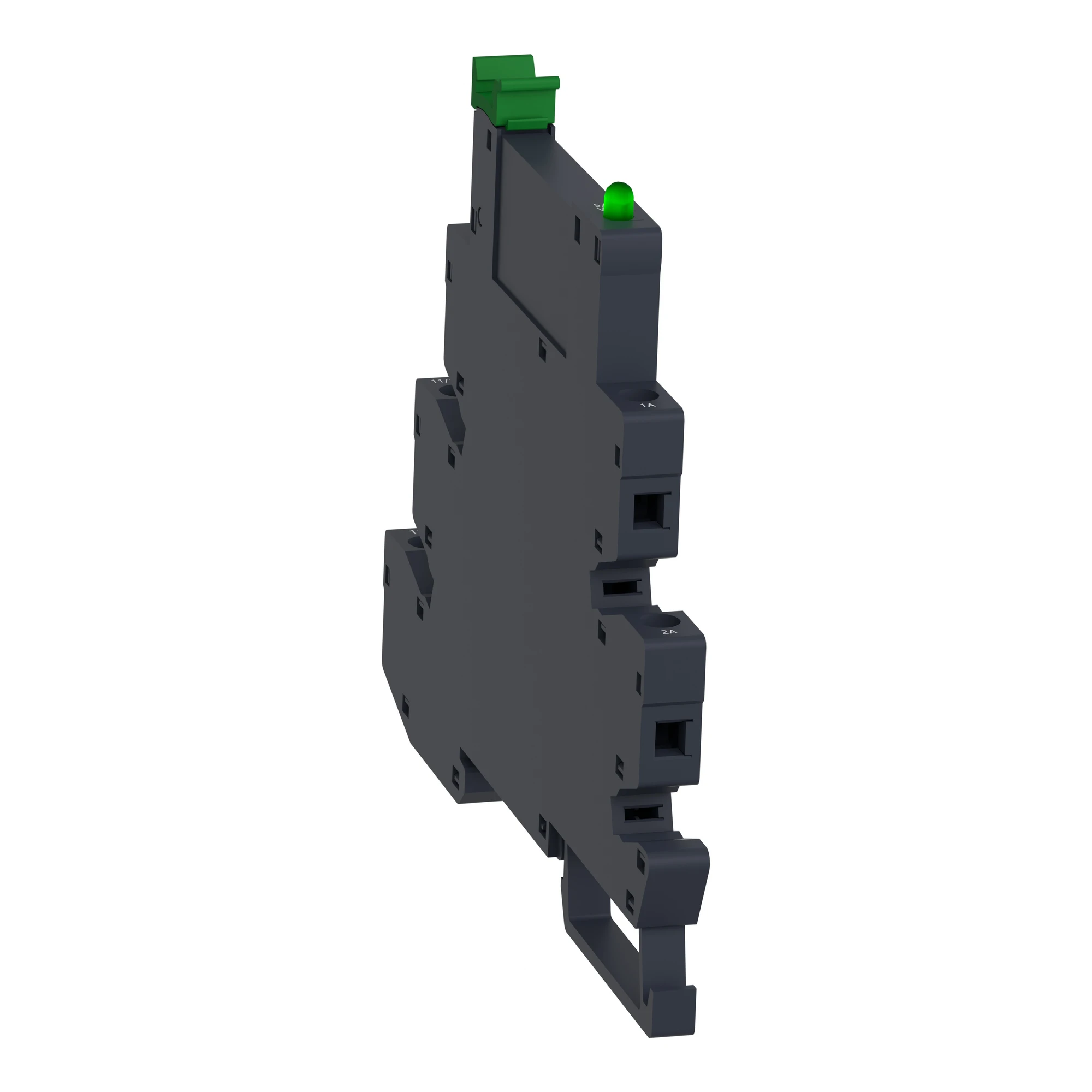

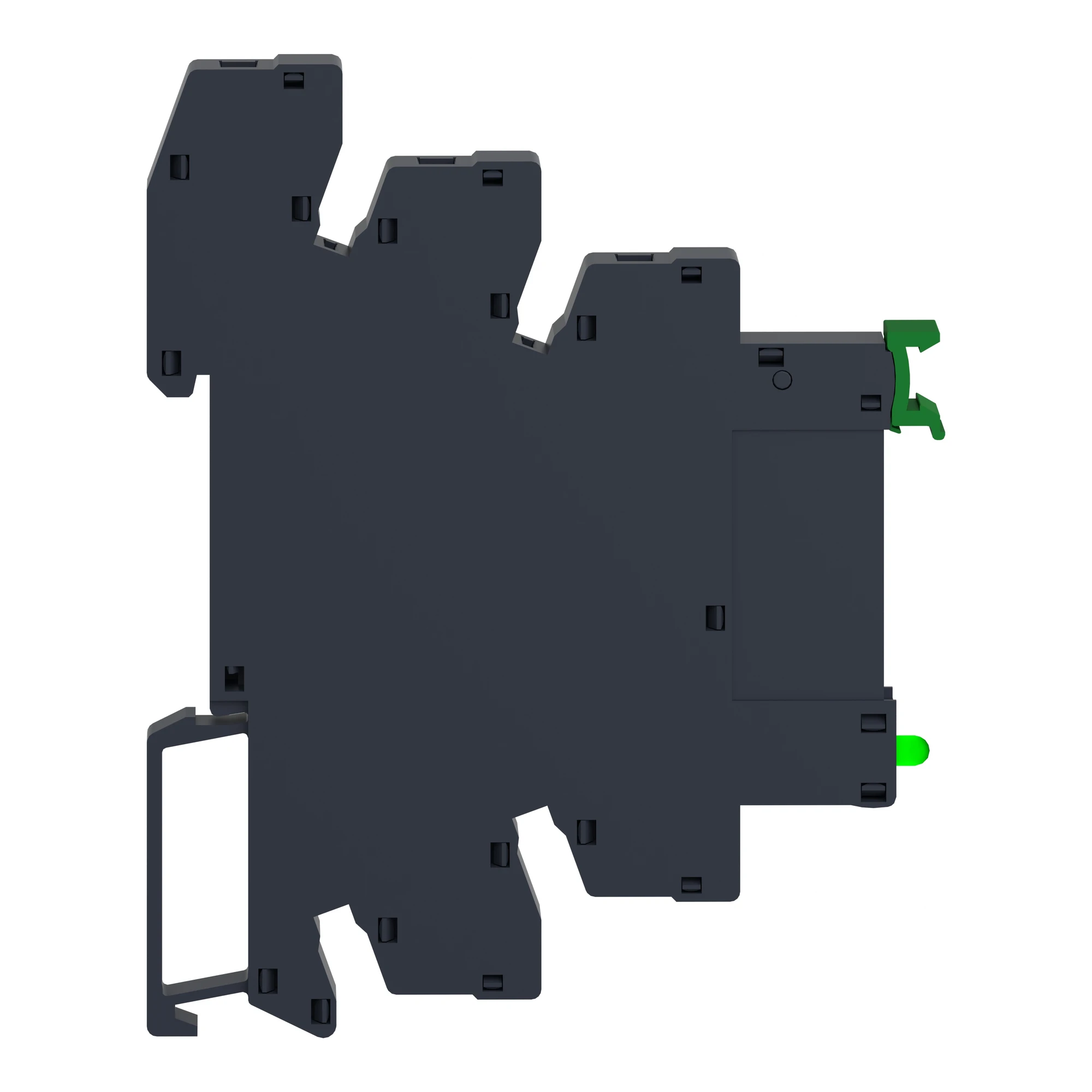

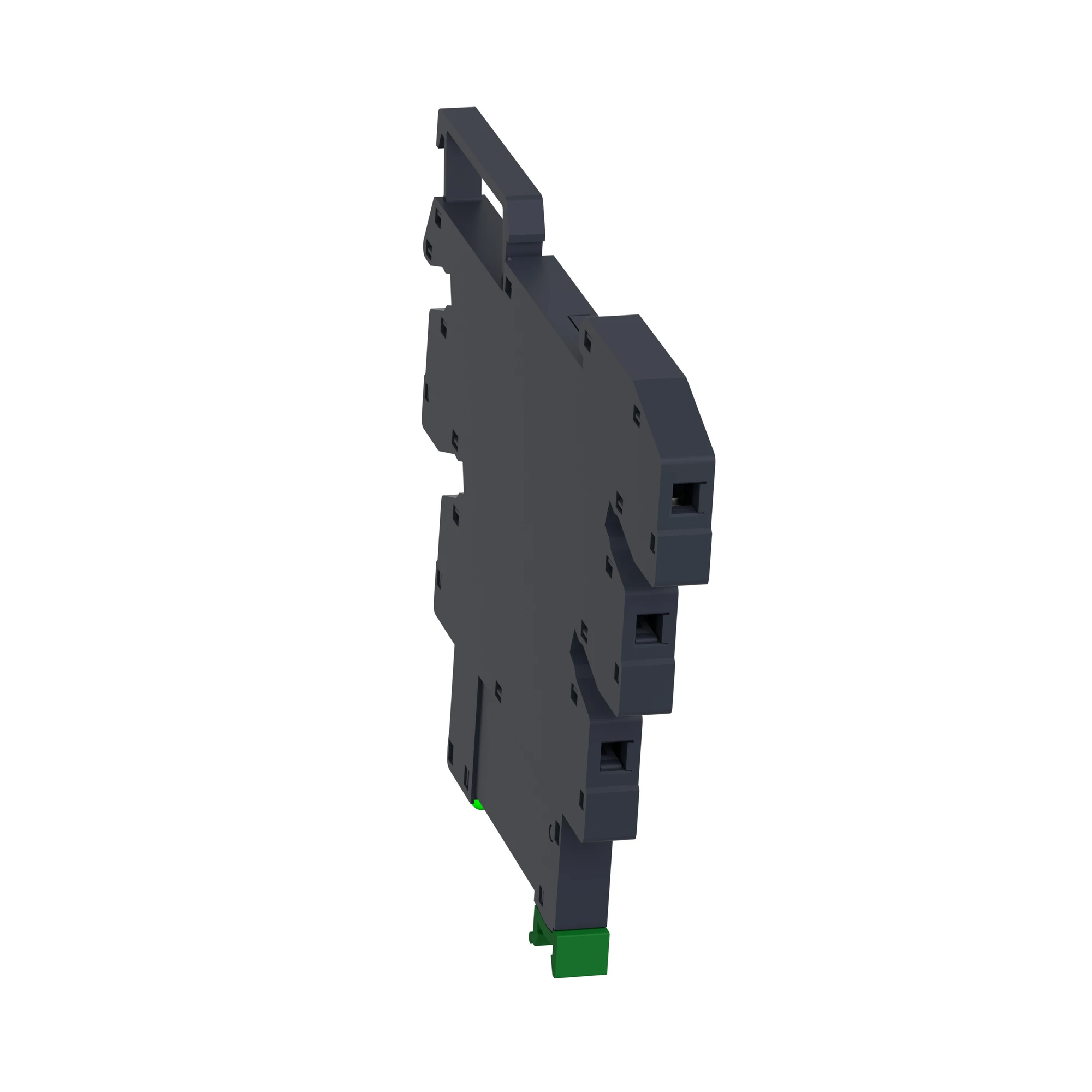

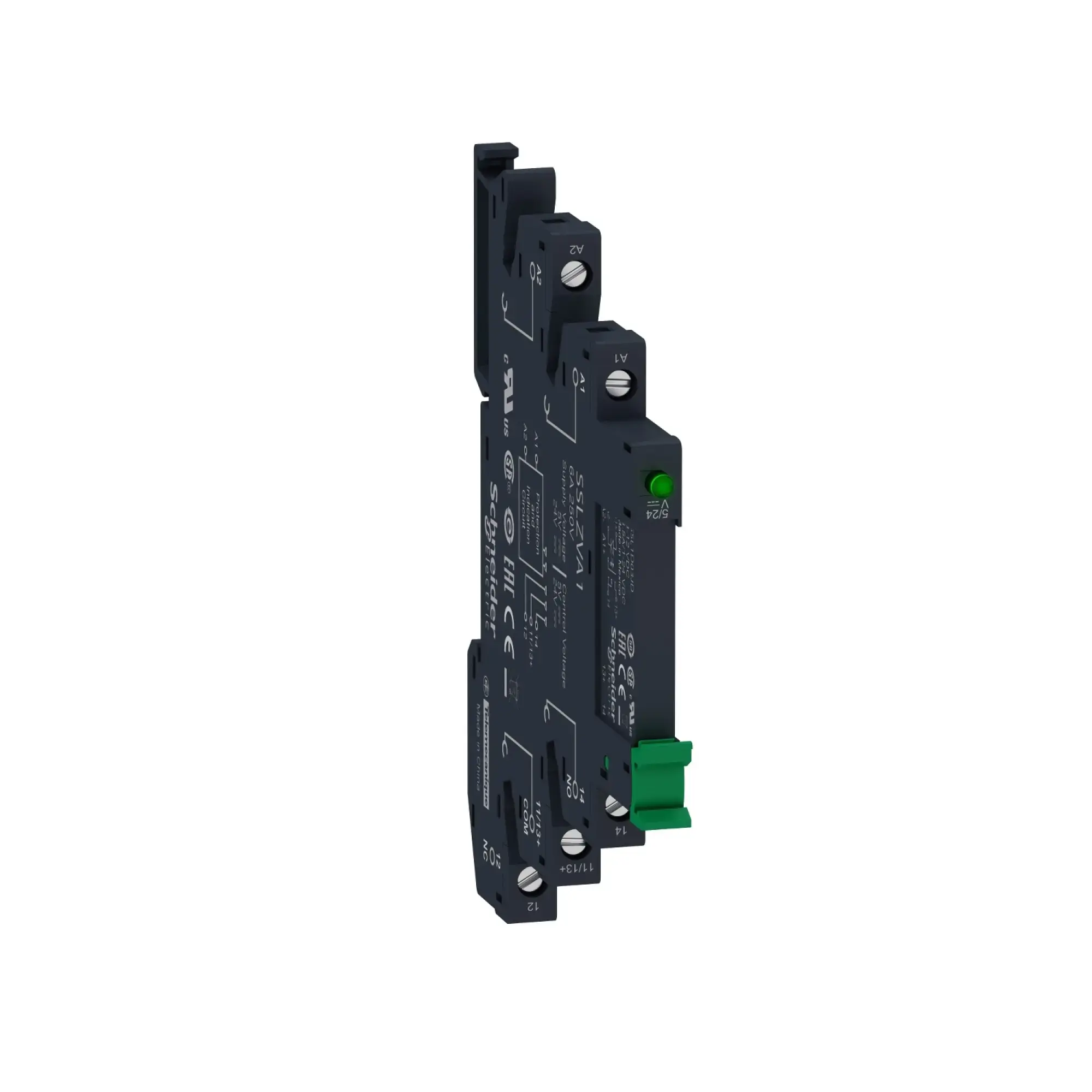

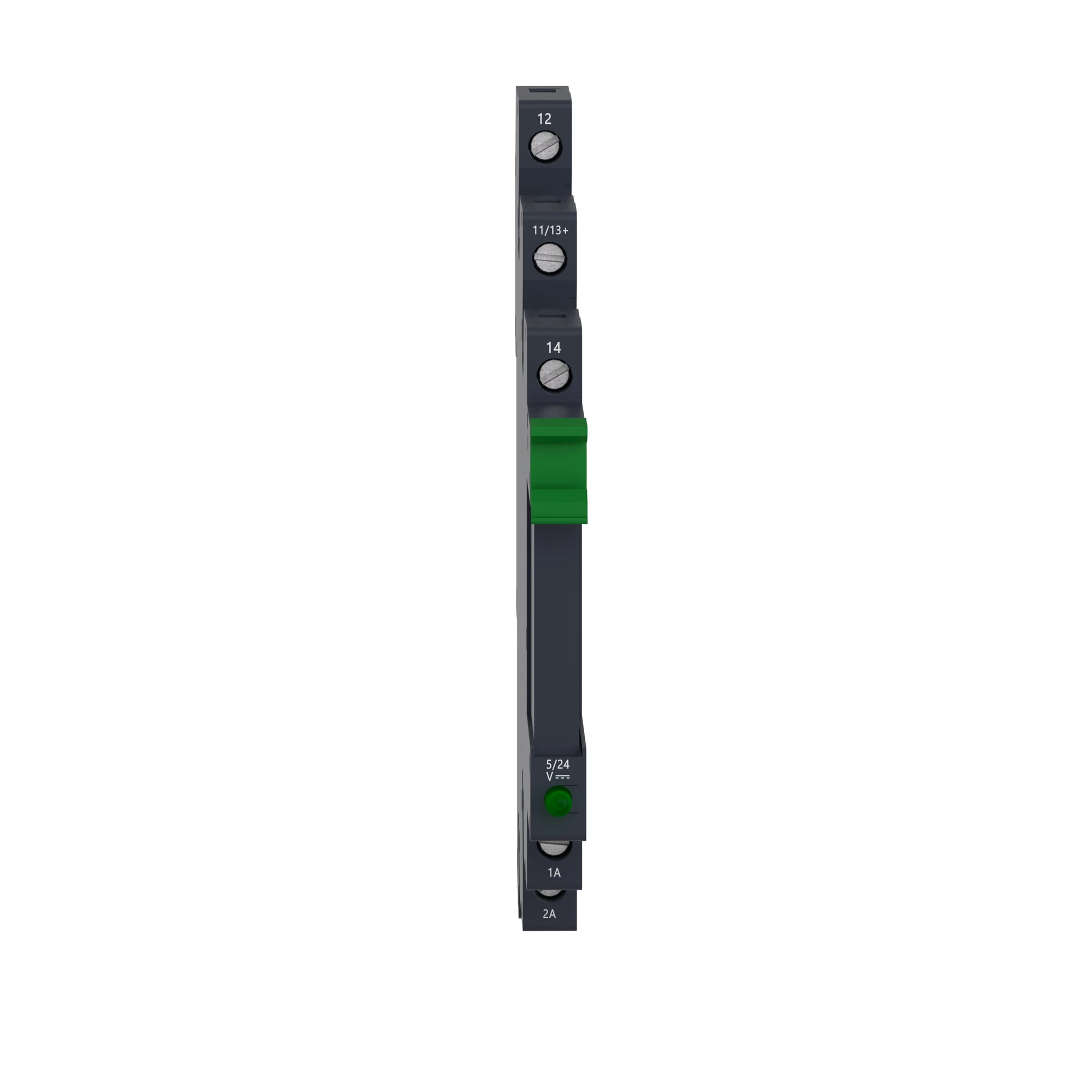

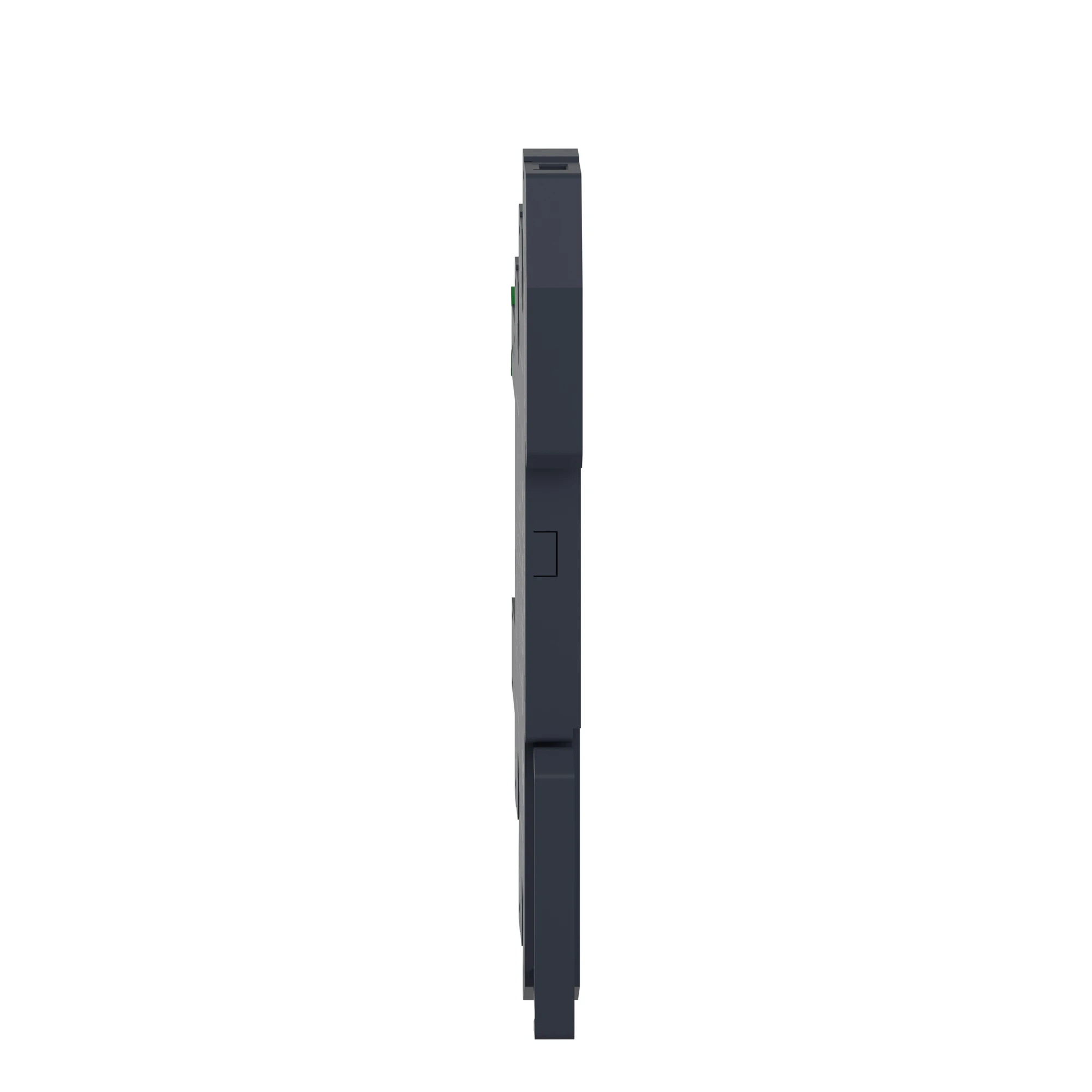

Zelio SSL er en serie av smale Solid State Reléer for applikasjoner hvor det kreves hyppige koplinger eller høy frekvens. Rel éene inneholder ingen bevegelige deler, dermed er det ikke noen mekanisk slitasje, noe som gir en meget lang levetid. Når det skal velges et Solid State Relé er det viktig å ta utgangspunkt i den ønskede belastningstype (AC eller DC) og deretter velg e forsyningsspenningen. Zelio SSL kan fås med enten skruterminaler eller fjærterminaler og alle sokler har innebygget festebø yle og LED. Den smale bredden på kun 6,2 mm gjør at det ikke tas opp verdifull plass på DIN-skinnen og det er mulig å sløyfe opptil 20 reléer sammen. SSL1A12BDRPV er et komplett Solid State Relé montert i en relésokkel med skrueterminaler. Relèet har en 24-280 VAC utgang (NO) med en maksimal belastning på 2A. (ved < 40°C.) Vær oppmerksom på, at ved en høyere omgivelsestemp eratur enn 40°C skal den maksimale belastning reduseres (se kurve i databladet). Forsyningsspenningen til relèet kan være 16- 30 VDC SSL1A12BDRPV er øyeblikkskoplende (random switching) som betyr at det kopler med det samme det blir tilsluttet en strø mforsyning. Dette gjør det velegnet til kopling av signaler eller andre belastninger hvor det kreves en meget hurtig reaksjon stid. Relèet har en innkoplingstid på 0,1 ms og en utkoplingstid på 0,5 syklus. Minimumsbelastning på relèet er 70 mA. Da det er snakk om et halvlederrelè så skal kortslutningsbeskyttelse av relèet skje i henhold til dette. SSL1A12BDRPV kan maksimalt klare et energigjennomslipp på 285A²s i 20ms ved 50 Hz. SSL serien har UL og CSA godkennelse for bruk i USA og Canada OBS: S olid State Relèet kan ikke brukes til kopling av DC belastninger.
