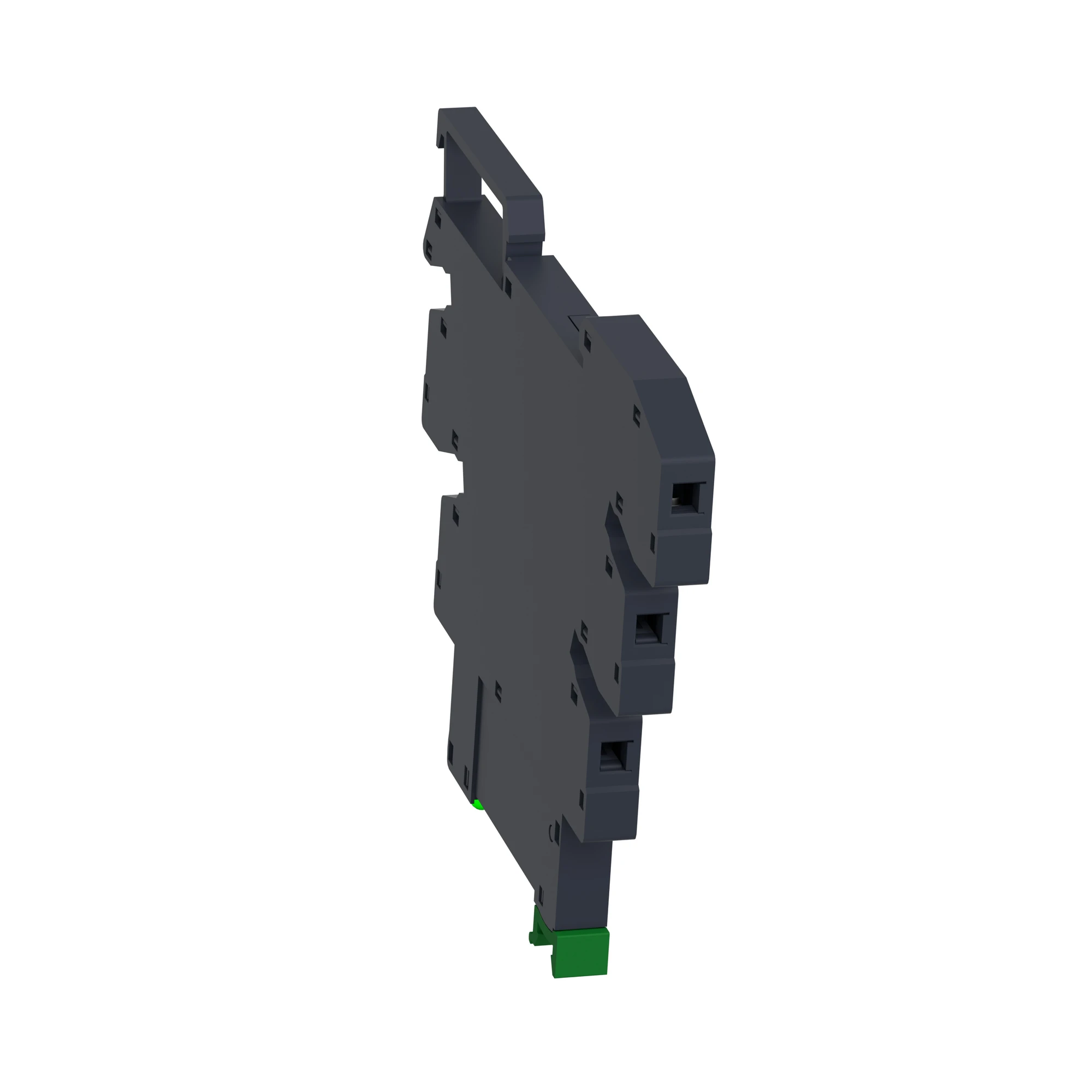

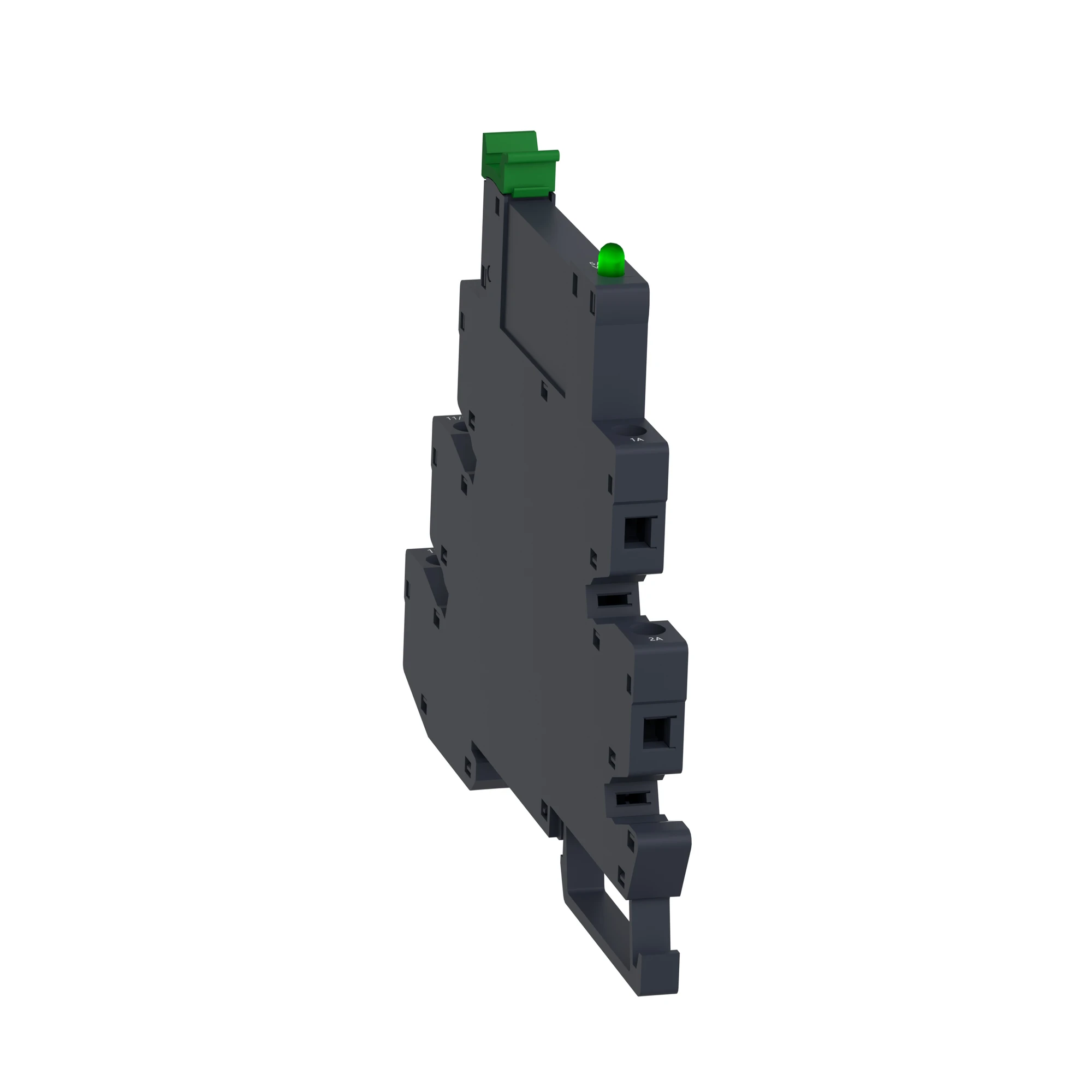

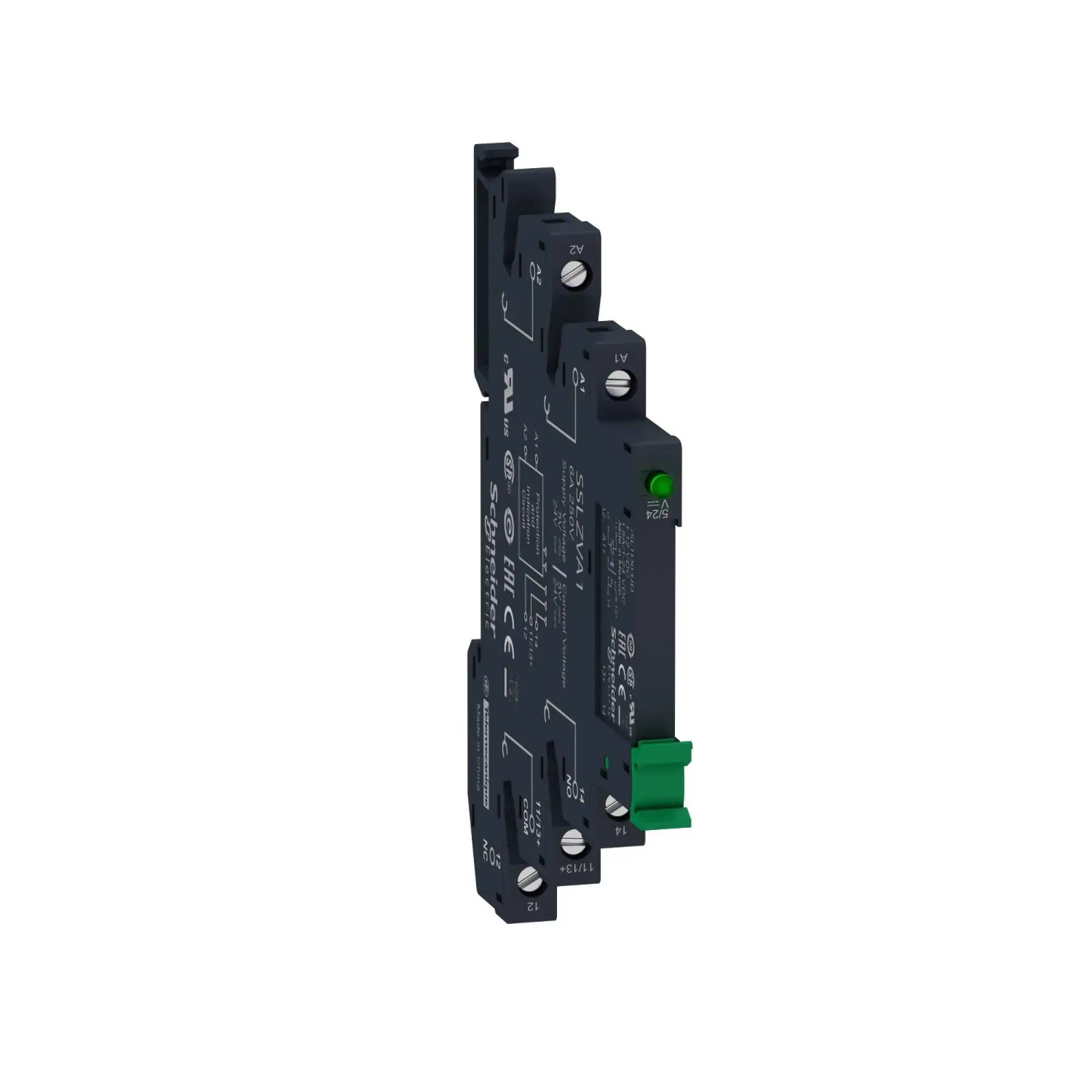

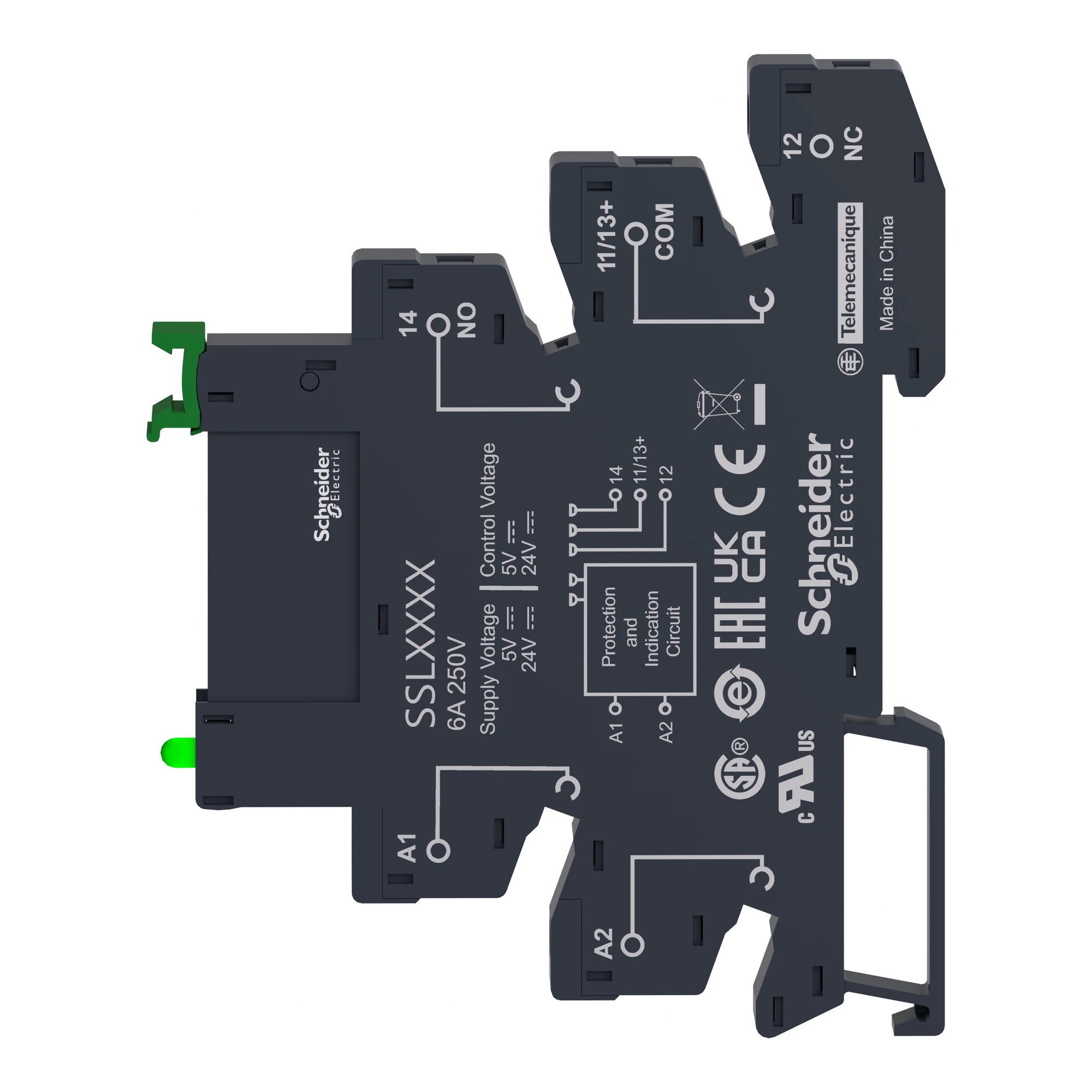

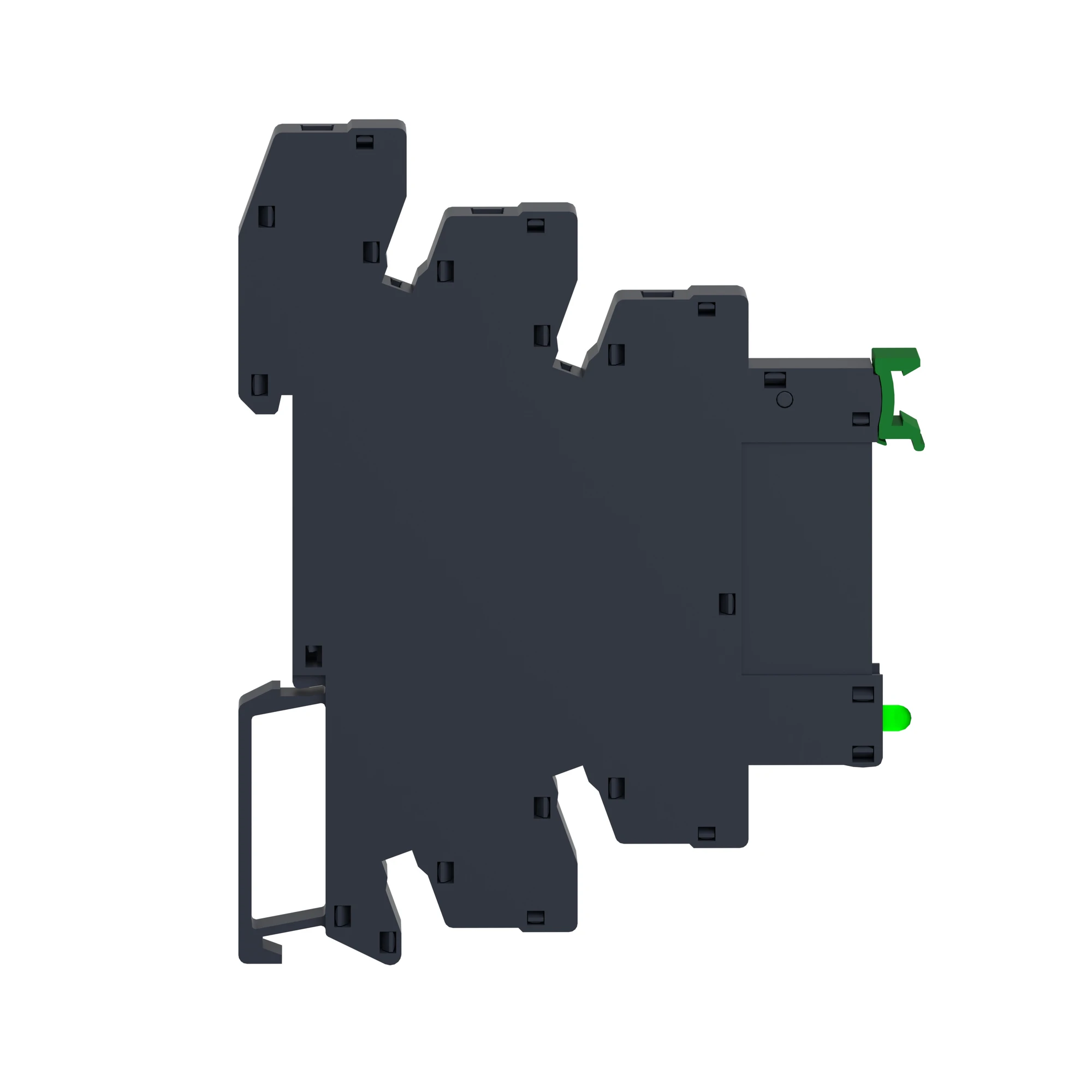

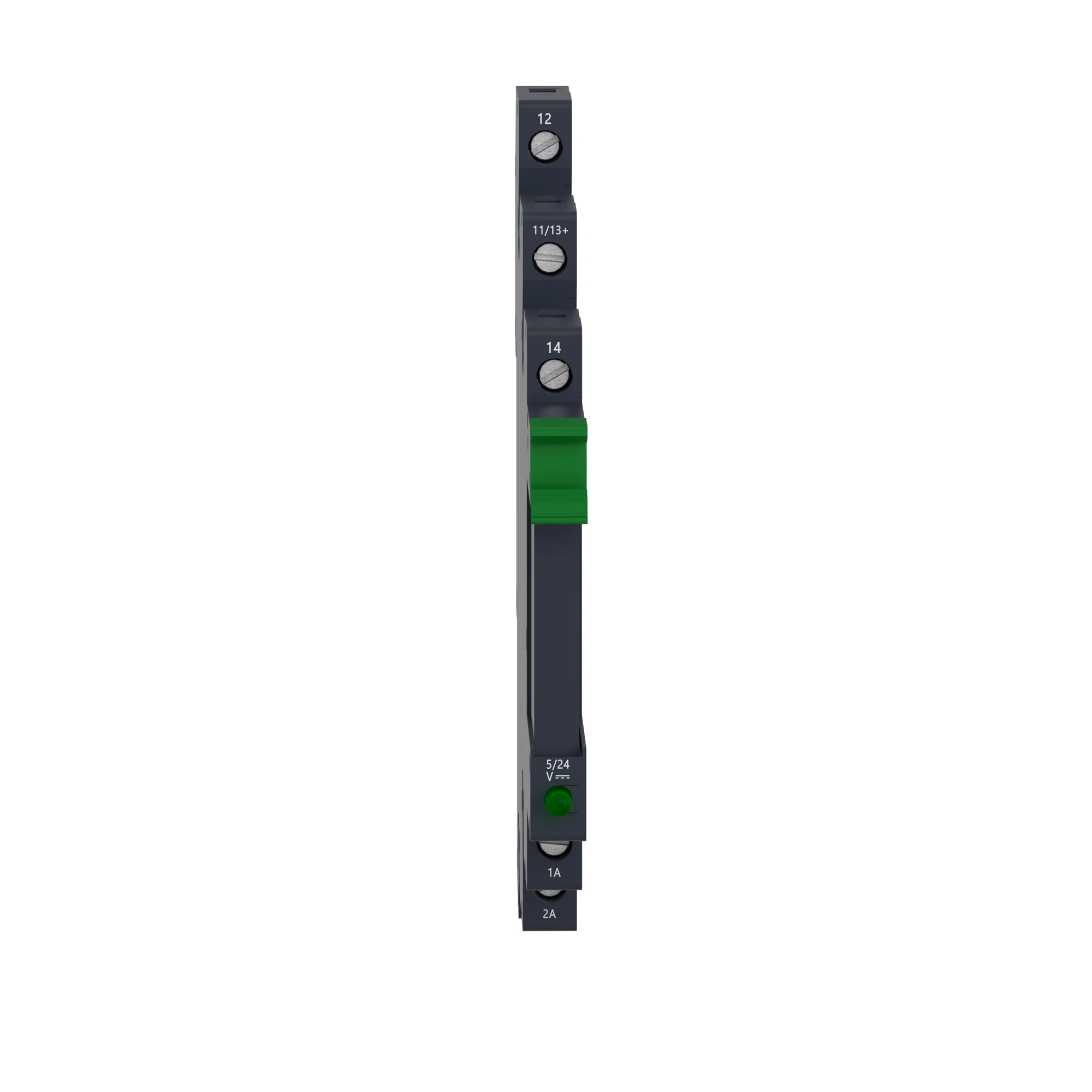

Schneider Electric SSL1A12BDPV Relé estado sólido ssl y zócalo de tornillo,16-30vdc,1na salida 2a 24-280vac

Zelio SSL er en serie av smale Solid State Reléer for applikasjoner hvor det kreves hyppige koplinger eller høy frekvens. Rel éene inneholder ingen bevegelige deler, dermed er det ikke noen mekanisk slitasje, noe som gir en meget lang levetid. Når det skal velges et Solid State Relé er det viktig å ta utgangspunkt i den ønskede belastningstype (AC eller DC) og deretter velg e forsyningsspenningen. Zelio SSL kan fås med enten skruterminaler eller fjærterminaler og alle sokler har innebygget festebø yle og LED. Den smale bredden på kun 6,2 mm gjør at det ikke tas opp verdifull plass på DIN-skinnen og det er mulig å sløyfe opptil 20 reléer sammen. SSL1A12BDPV er et komplett Solid State Relé montert i en relésokkel med skrueterminaler. Reléet har en 24-280 VAC utgang (NO) med en maksimal belastning på 2A. (ved < 40°C.) Vær oppmerksom på, at ved en høyere omgivelsestempe ratur enn 40°C skal den maksimale belastning reduseres (se kurve i databladet). Forsyningsspenningen til reléet kan være 16-3 0 VDC SSL1A12BDPV er nullvoltskoplende (zero voltage switching) som betyr at det er velegnet til kopling av varmelegemer elle r andre belastninger hvor det ikke er behov for en meget hurtig reaksjonstid. Dette skyldes at reléet først kopler når spenni ngen treffer 0V punktet på sinuskurven og dermed ikke fører strøm i koplingsøyeblikket. Reléet har en minimumsbelastning på 70 mA. Da det er snakk om et halvlederrelè så skal kortslutningsbeskyttelse av reléet skje i henhold til dette. SSL1A12BDPV ka n maksimalt klare et energigjennomslipp på 285A²s i 20ms ved 50 Hz. SSL serien har UL og CSA godkjennelse for bruk i USA og C anada OBS: Solid State Reléet kan ikke brukes til kopling av DC belastninger.
