A9N18436

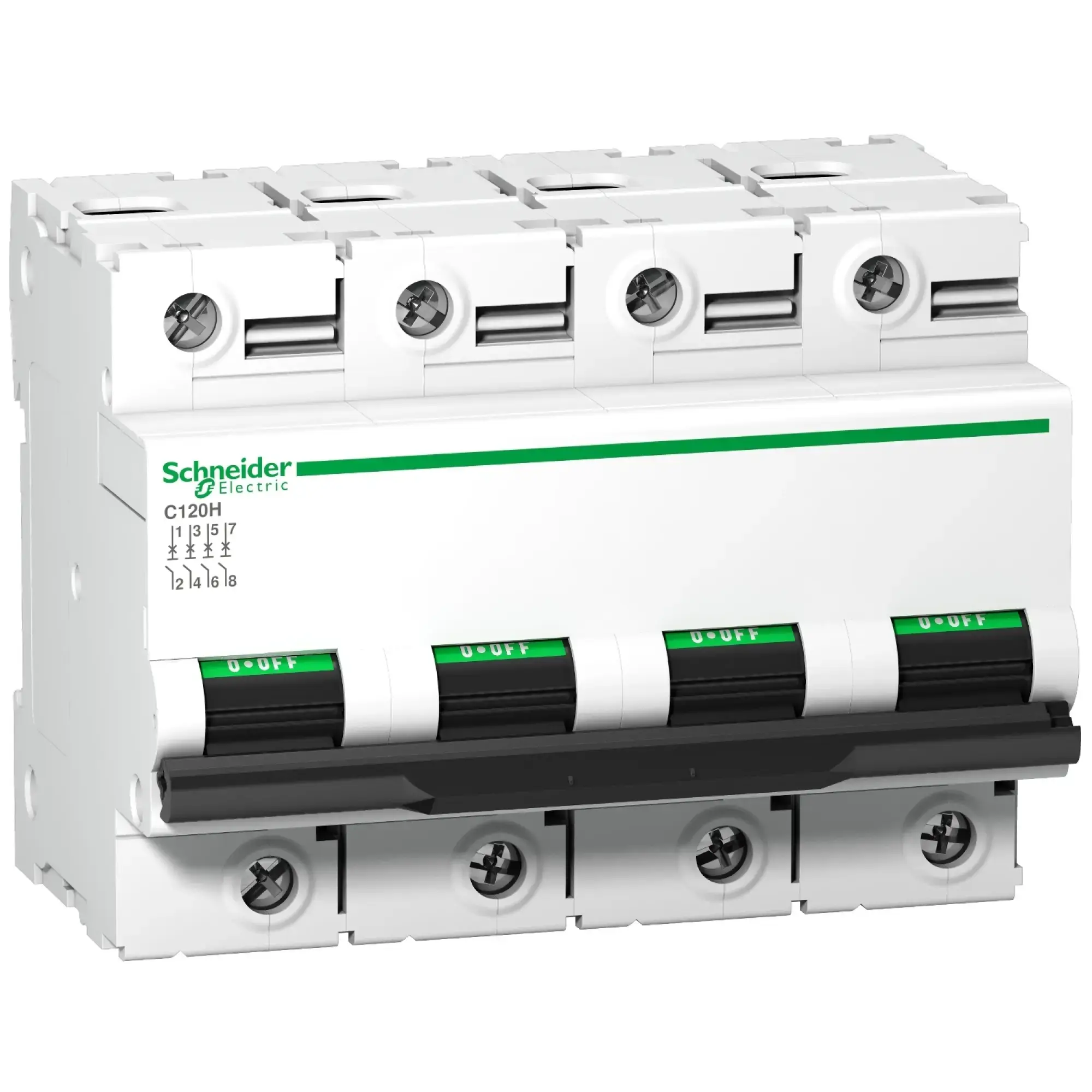

Schneider Electric A9N18436 Magnetotérmico, Acti9 C120H, 4P, 100 A, B curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2)
423,24 €
% 723,52 € (ahorro del 41.5%)
Disponible, plazo de entrega: 4-6 Días laborables
Número de producto: WST8810008936
Manufacturer: Schneider ElectricP/N: A9N18436
Información sobre el producto "Schneider Electric A9N18436 Magnetotérmico, Acti9 C120H, 4P, 100 A, B curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2)"
Schneider Electric Magnetotérmico, Acti9 C120H, 4P, 100 A, B curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2)
Schneider Electric A9N18436
EAN 3606480380075
Descripción
Leitungsschutzschalter Acti 9 iDPN, 6kA (IEC/EN 60898-1). 1-polig+N, Nennstrom 16A, D-Charakteristik, 1TE, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 440V AC. Schutz gegen Kurzschluss und Überlast in elektrischen Anlagen, in denen der Neutralleiter mitgeschaltet wird. Die sehr enge Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit FI-Blöcken. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iDPN Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.
Documentos y Descargas
Atributos del producto
| Einbautiefe | 44mm |
|---|---|
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 4 |
| Anzahl der abgesicherten Pole | 4 |
| Bemessungsstrom | 100A |
| Bemessungsspannung | 400V |
| Bemessungsisolationsspannung Ui | 500V |
| Bemessungsstoßspannungsfestigkeit Uimp | 6kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 15kA |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 15kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 30kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 15kA |
| Frequenz | 50Hz |
| Verlustleistung | 2W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | |
| Mitschaltender Neutralleiter | 1 |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | 1 |
| Breite in Teilungseinheiten | 6 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -30°C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.5mm² |
| Explosionsgeschützt |
Datos técnicos
| P/N (Número de pieza) | A9N18436 |
|---|---|
| EAN | 3606480380075 |
| ETIM | EC000042 |
| SCIP | ab76a2c8-39ad-4485-a07c-19f81f42d0a0 |
| ECLASS | eClass_10_AAB905014 |
| Peso | 0.77 kg |
| Peso (embalaje) | 0.77 kg |
Designaciones
A9N18436 acti9 c120 circuit breaker circuit protection din rail electrical protection fast closing low voltage mcb miniature circuit breaker overload current short circuit
