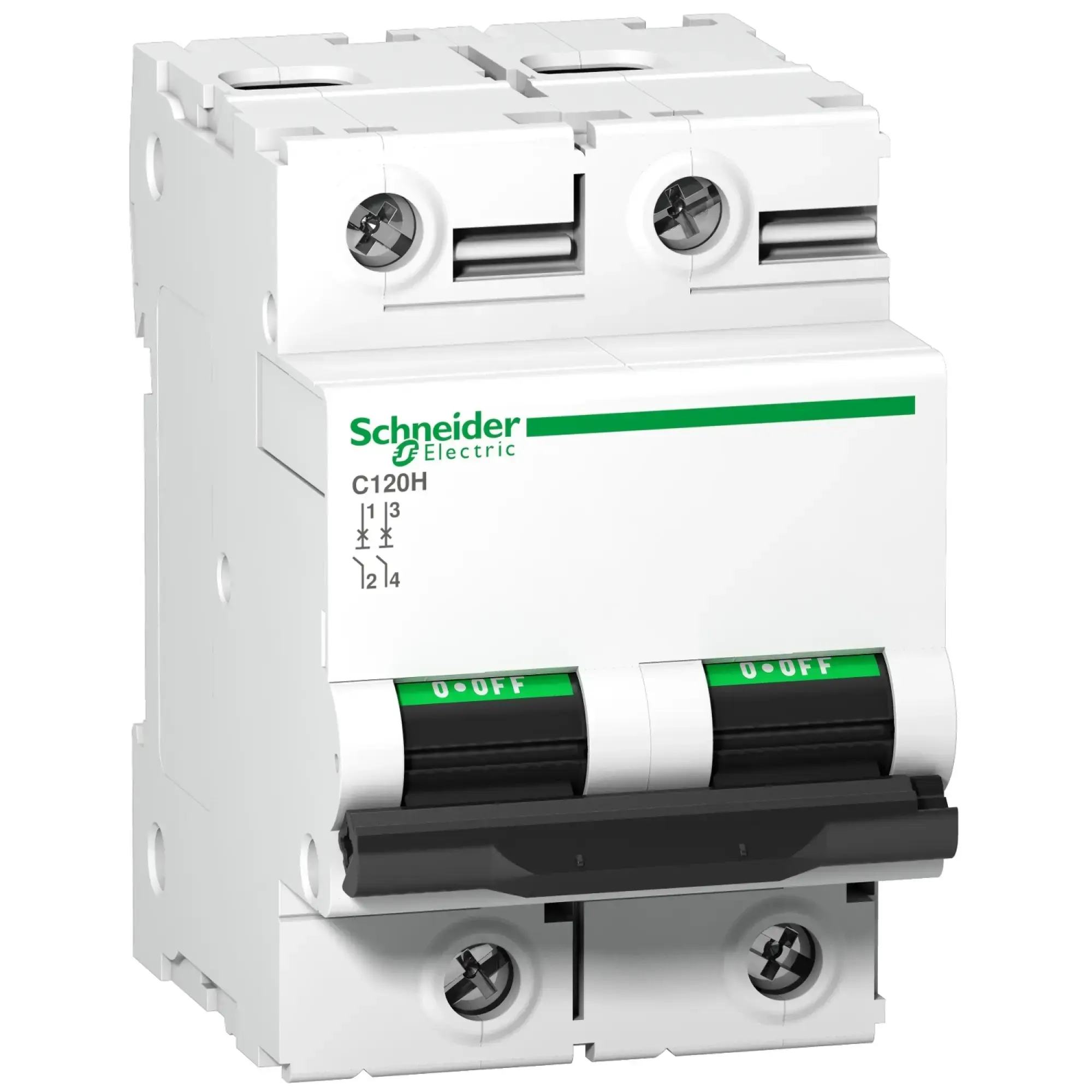

Schneider Electric A9N18414 Magnetotérmico, Acti9 C120H, 2P, 100 A, B curva, 15000 A (IEC 60898-1), 15 kA (IEC 60947-2)

Este Acti9 C120H es un interruptor automático multiestándar de baja tensión. Se trata de un interruptor automático de 2P con 2 polos protegidos, corriente nominal de 100 A y curva de disparo B. La capacidad de corte en cortocircuito nominal de Icn es de hasta 15000 A, de 230 VCA a 400 VCA, conforme a la norma IEC/EN 60898-1. Este producto cumple la norma residencial IEC/EN 60898-1 y la norma industrial IEC/EN 60947-2. Este pequeño interruptor automático combina funciones de protección de circuitos contra cortocircuitos y sobrecargas de corriente, control y aislamiento. La presencia de una banda verde garantiza la apertura física de los contactos y permite realizar trabajos seguros en el circuito aguas abajo. Su mecanismo de cierre rápido mejora su vida útil. La oferta Acti9 C120 está dedicada a edificios industriales y del sector terciario. Tiene una resistencia eléctrica que va hasta 5000 ciclos y una resistencia mecánica que va hasta 20000 ciclos. La tensión de funcionamiento de Ue va de 380 VCA a 415 VCA. La tensión de aislamiento nominal Ui es de 500 VCA. Su clase de limitación 3 (de acuerdo con la norma IEC/EN 60947-2) mejora el coste de la protección contra circuitos aguas abajo. El producto puede encliquetarse en un riel DIN. Su anchura es de 6 parcelas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es el blanco (RAL 9003). Las dimensiones son (An.) 54 mm x (Al.) 81 mm x (Prof.) 73 mm. El peso es de 0,41 kg. Dispone de un grado de protección IP20 (según la norma IEC 60529) en sus terminales. La temperatura de funcionamiento es de -30°C a +60°C. La temperatura de almacenamiento es de -40°C a +70°C.
