Schneider Electric 18712 Magnetotérmico, Acti9 NG125H, 1P, 63 A, C curva, 36 kA (IEC 60947-2)

117,64 €

% 201,11 € (ahorro del 41.5%)

Disponible para pedir, plazo de entrega: 2-3 Semanas

Art. No: WST8810005240 P/N: 18712 Fabricante: Schneider Electric

Pago seguro

Envío rápido

Asesoramiento especializado

Información sobre el producto "Schneider Electric 18712 Magnetotérmico, Acti9 NG125H, 1P, 63 A, C curva, 36 kA (IEC 60947-2)"

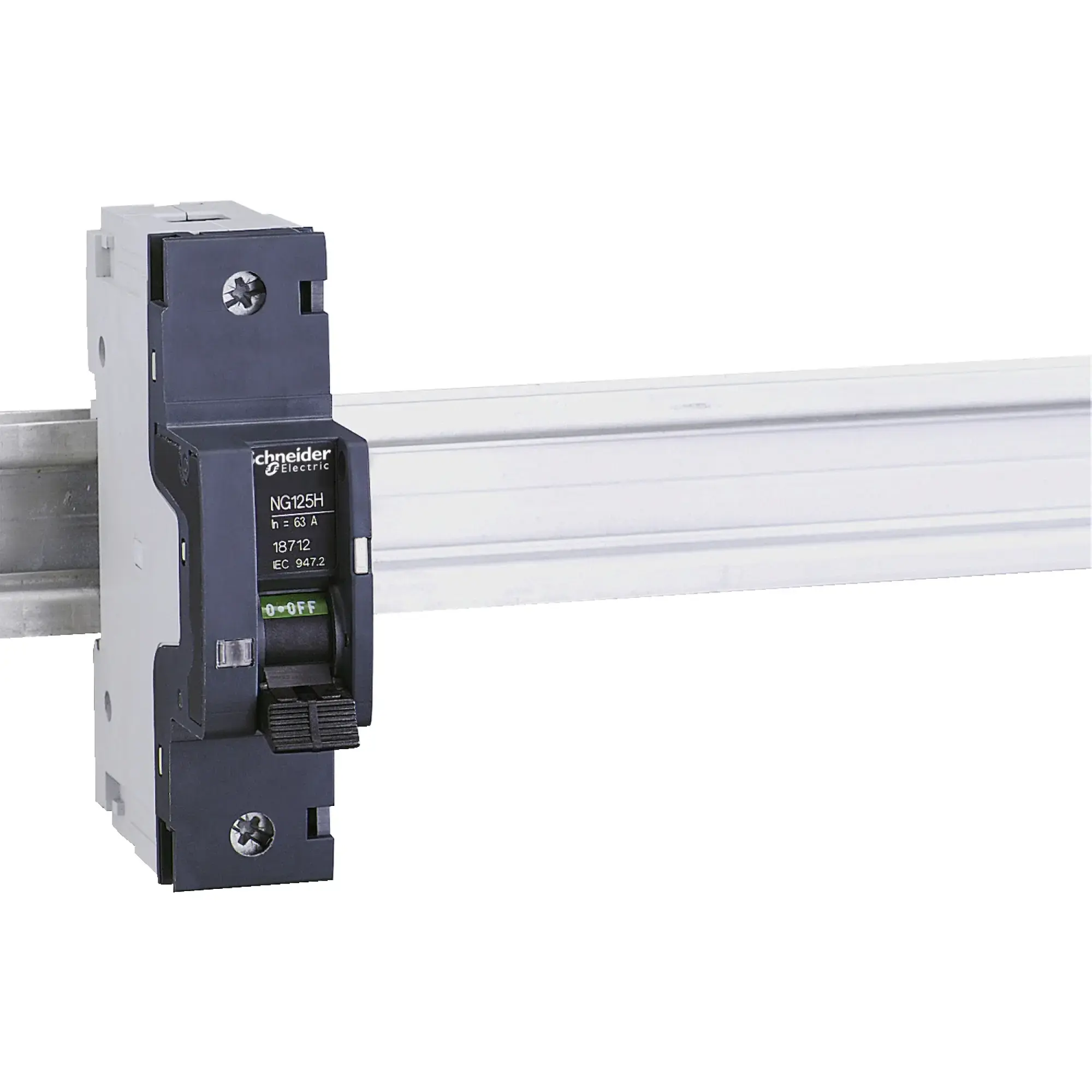

Schneider Electric Magnetotérmico, Acti9 NG125H, 1P, 63 A, C curva, 36 kA (IEC 60947-2)

Schneider Electric 18712

EAN 3303430187127

Descripción

Circuit breaker Acti 9 NG125N, 25kA (IEC/EN 60947-2). 4-pole, rated current 100A, D-characteristic, operating voltage (Ue) 380-415V AC, insulation voltage (Ui) 690V AC. Protection of the circuit against short-circuit currents. Protection of the circuit against overload currents. The tripping is indicated by the mid-position of the toggle and by a red, mechanical indicator on the front side of the device. Test button for checking the tripping mechanism. Power feed from top or bottom. Breaker contact provides wear-resistant switching of contacts. Tripping unit technology - thermomagnetic. Additional auxiliaries that can be added (optional) - indication of switch position, fault trip, working current release, under-voltage release, over-voltage release. The NG125N circuit breaker complies with the following standards: IEC/EN 60947-2. Furthermore, this series is VDE certified.

Documentos y Descargas

Atributos del producto

Einbautiefe	47mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	63A
Bemessungsspannung	400V
Bemessungsisolationsspannung Ui	690V
Bemessungsstoßspannungsfestigkeit Uimp	8kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	-kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	36kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	9kA
Frequenz	50Hz
Verlustleistung	4W
Energiebegrenzungsklasse
Unterputzmontage
Mitschaltender Neutralleiter
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	1
Breite in Teilungseinheiten	1.5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30°C
Anschließbarer Leiterquerschnitt mehrdrähtig	1mm²
Anschließbarer Leiterquerschnitt eindrähtig	1.5mm²
Explosionsgeschützt

Datos técnicos

P/N (Número de pieza)	18712
EAN	3303430187127
ETIM	EC000042
SCIP	c839c050-8547-41ce-b0db-e9813554fc09
ECLASS	eClass_10_AAB905014
Peso	0.24 kg
Peso (embalaje)	0.25 kg

Designaciones

18712 acti9 circuit breaker circuit protection fault tripping industrial isolation mechanical state indicator light ng125h overload current protection schneider cb schneider circuit breaker schneider ng125 short circuit tripping curve
