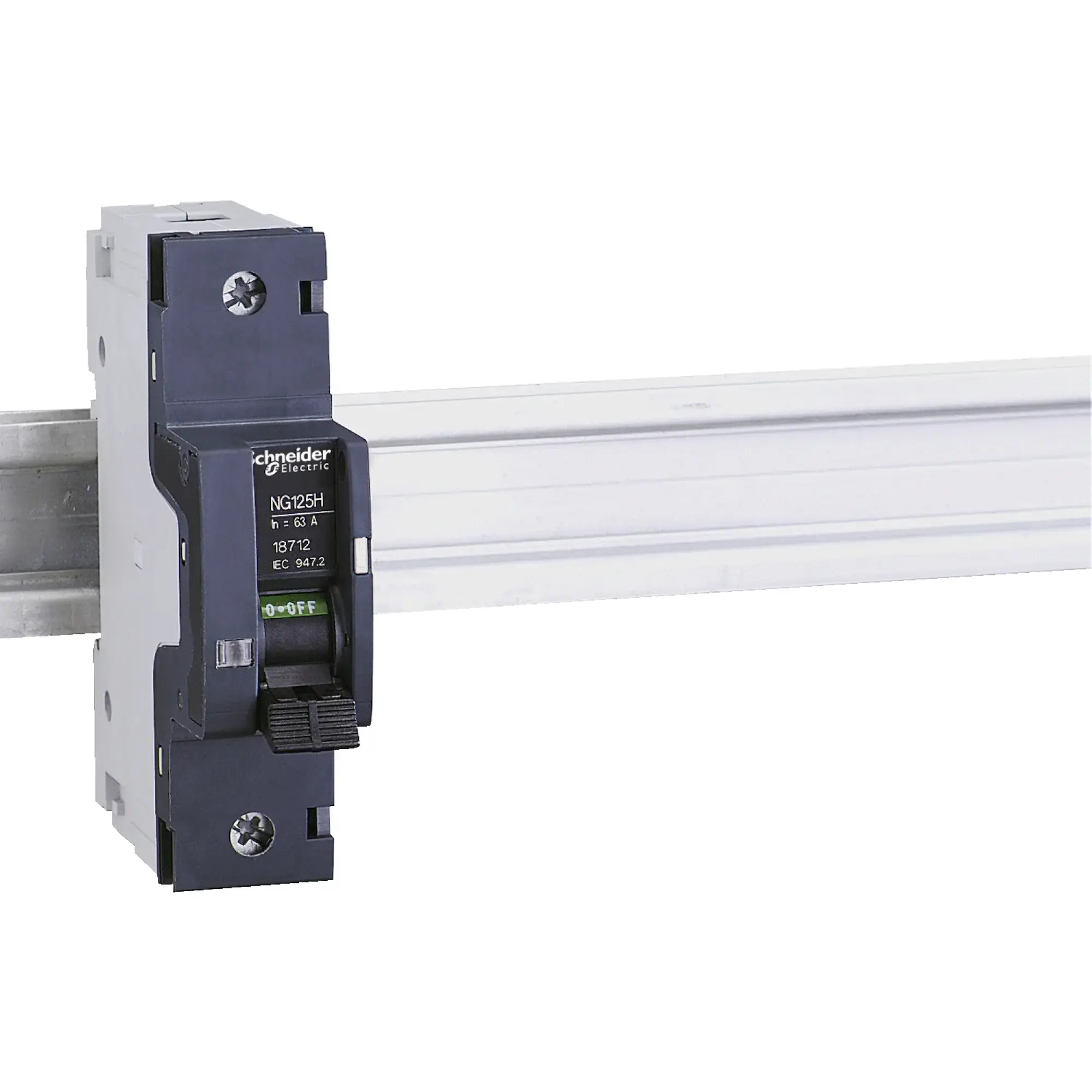

Schneider Electric 18710 Magnetotérmico, Acti9 NG125H, 1P, 40 A, C curva, 36 kA (IEC 60947-2)

95,02 €

% 162,44 € (ahorro del 41.5%)

Disponible para pedir, plazo de entrega: 2-3 Semanas

Art. No: WST8810005238 P/N: 18710 Fabricante: Schneider Electric

Pago seguro

Envío rápido

Asesoramiento especializado

Información sobre el producto "Schneider Electric 18710 Magnetotérmico, Acti9 NG125H, 1P, 40 A, C curva, 36 kA (IEC 60947-2)"

Schneider Electric Magnetotérmico, Acti9 NG125H, 1P, 40 A, C curva, 36 kA (IEC 60947-2)

Schneider Electric 18710

EAN 3303430187103

Descripción

Circuit breaker Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-pole, nominal current 125A, D-Characteristic, operating voltage (Ue) 380-415V AC, insulation voltage (Ui) 690V AC. Protection of the circuit against short-circuit currents. Protection of the circuit against overload currents. Tripping is indicated by the central position of the switching knob and by a red, mechanical display on the front of the device. Test button to check the tripping mechanism. Supply from above or below. Snap-action switch for low-wear switching of contacts. Technology of the tripping unit - thermomagnetic. Additional modular auxiliary units (optional) - display of switching position, fault tripping, working current release, undervoltage release, overvoltage release. The NG125N circuit breaker meets the following standards: IEC/EN 60947-2. Furthermore, this series is VDE certified.

Documentos y Descargas

Atributos del producto

Einbautiefe	47mm
Auslösecharakteristik	C
Polzahl (gesamt)	1
Anzahl der abgesicherten Pole	1
Bemessungsstrom	40A
Bemessungsspannung	400V
Bemessungsisolationsspannung Ui	690V
Bemessungsstoßspannungsfestigkeit Uimp	8kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	-kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	36kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	9kA
Frequenz	50Hz
Verlustleistung	-W
Energiebegrenzungsklasse
Unterputzmontage
Mitschaltender Neutralleiter
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	1
Breite in Teilungseinheiten	1.5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-30°C
Anschließbarer Leiterquerschnitt mehrdrähtig	1mm²
Anschließbarer Leiterquerschnitt eindrähtig	1.5mm²
Explosionsgeschützt

Datos técnicos

P/N (Número de pieza)	18710
EAN	3303430187103
ETIM	EC000042
SCIP	c839c050-8547-41ce-b0db-e9813554fc09
ECLASS	eClass_10_AAB905014
Peso	0.24 kg
Peso (embalaje)	0.25 kg

Designaciones

18710 acti9 circuit breaker circuit protection fault tripping industrial isolation mechanical state indicator light ng125h overload current protection schneider cb schneider circuit breaker schneider ng125 short circuit tripping curve
