A9C30215

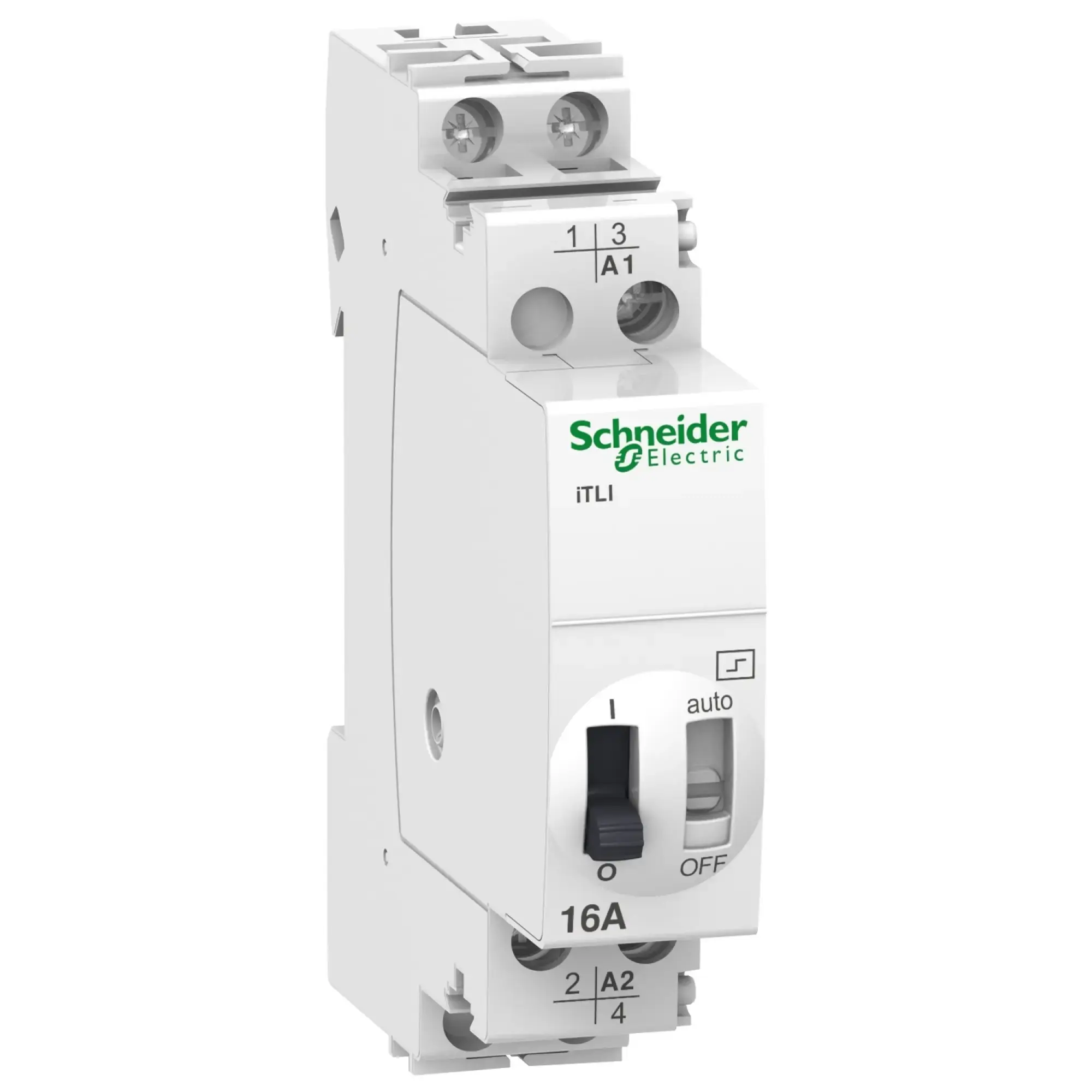

Schneider Electric A9C30215 iTLi - Impulsschakelaar 1P - 1NO - In=16A - Uc=48V AC/24V DC

€ 39,61

% € 67,71 (41.5% bespaard)

Nu te bestellen, levertijd: 2-3 Werkdagen

Art. No: WST8810007834 P/N: A9C30215 Fabrikant: Schneider Electric

Veilig Betalen

Snelle Verzending

Deskundig Advies

Productinformatie "Schneider Electric A9C30215 iTLi - Impulsschakelaar 1P - 1NO - In=16A - Uc=48V AC/24V DC"

Schneider Electric iTLi - Impulsschakelaar 1P - 1NO - In=16A - Uc=48V AC/24V DC

Schneider Electric A9C30215

EAN 3606480091995

Beschrijving

Deze Acti9 iTLi is een modulair impulsrelais. Het is een wisselcontact met 1 normaal open en 1 normaal dicht contact. Nominale stroom is 16A, 24VAC tot 250VAC bedrijfsspanning en werkt met 48VAC of 24VDC regelspanning. De elektrische bestendigheid stijgt tot 200000 cycli voor AC-21 of 100000 cycli voor AC-22. De schakelfrequentie is 5 schakeloperaties/minuut of 100 schakeloperaties/dag. De duur van de bevelorde zou tussen 50ms tot 1s moeten zijn. Het wordt hoofdzakelijk gebruikt voor verlichtingsregelingstoepassingen. De Ui nominale isolatiespanning is 440 VAC. De Uimp toegekende schokgolfspanning is 6 kV. De werkfrequentie is 50 Hz of 60 Hz. Het is een DIN-rail monteerbaar. Vervuilingsgraad is 3. Overspanningscategorie is IV. De afmetingen zijn (B) 18mm x (H) 84mm x (D) 60mm. De beschermingsgraad is IP20 en IP40 in een behuizing. De bedrijfstemperatuur is van -20°C tot 50°C. De bewaartemperatuur bedraagt -40°C tot 70°C. Dit product voldoet aan de IEC/EN 60669-1- en IEC/EN 60669-2-2-norm.

Documenten & Downloads

Productkenmerken

Funktion	mechanisch Schalter
Montageart	DIN-Schiene
Breite in Teilungseinheiten	1
Einbautiefe	43.5mm
Anzahl der Kontakte als Schließer	1
Anzahl der Kontakte als Öffner	1
Anzahl der Kontakte als Wechsler	0
Steuerspannung 1	48V
Steuerspannungsart 1	AC
Frequenz der Steuerspannung 1	50Hz
Steuerspannung 2	24V
Steuerspannungsart 2	DC
Frequenz der Steuerspannung 2	-Hz
Bemessungsschaltstrom	16A
Versorgungsspannung	24V
Spannungsart der Versorgungsspannung	AC
Max. Glühlampenlast	1600W
Max. Leuchtstofflampenlast	1300VA
Max. Leuchtstofflampenlast (Duo-Schaltung)	2000VA
Max. Leuchtstofflampenlast (parallel kompensiert)	900VA
Max. Schaltstrom (cos phi = 0	16A
Geeignet für Handbedienung	1

Technische gegevens

P/N (Onderdeelnummer)	A9C30215
EAN	3606480091995
ETIM	EC000188
SCIP	6763a476-30bc-4d05-a4bb-93f8d65c3771
ECLASS	eClass_10_AFZ818015
Gewicht	0.11 kg
Gewicht (verpakt)	0.11 kg
