LC2D38BD

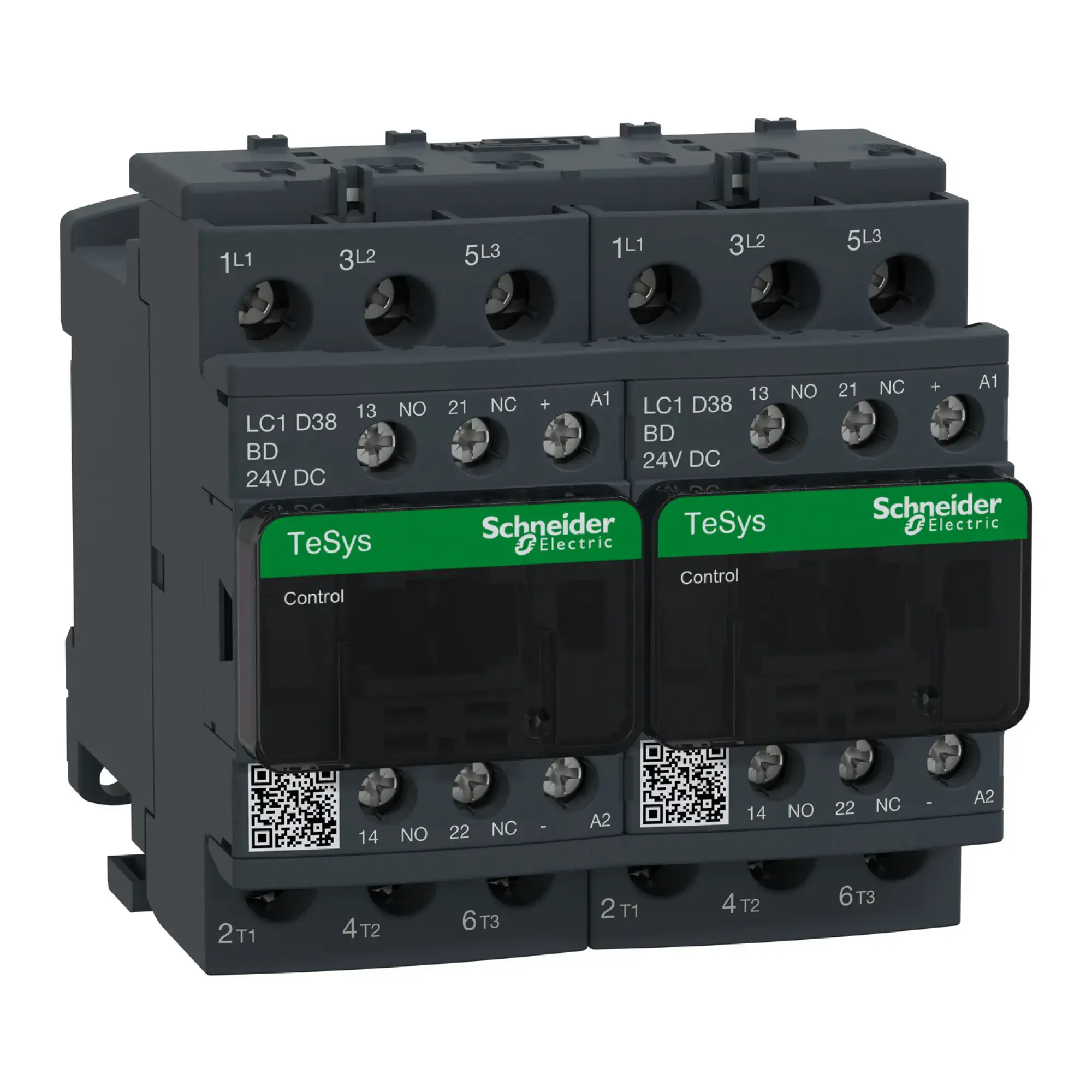

Schneider Electric LC2D38BD Teleinvertitore TeSys LC2D - 3 poli - AC3 440 V 38 A - 24 V CC

544,17 €

Ordinabile ora, tempo di consegna: 4-6 Giorni lavorativi

Art. No: WST8810018822 P/N: LC2D38BD Produttore: Schneider Electric

Pagamento sicuro

Spedizione rapida

Consulenza specializzata

Info sui prodotti "Schneider Electric LC2D38BD Teleinvertitore TeSys LC2D - 3 poli - AC3 440 V 38 A - 24 V CC"

Schneider Electric Teleinvertitore TeSys LC2D - 3 poli - AC3 440 V 38 A - 24 V CC

Schneider Electric LC2D38BD

EAN 3389110393163

Apri la visualizzazione a schermo intero a 360°

Descrizione

Contattore di inversione D di TeSys, 3 poli (3NO), per applicazioni di controllo del motore fino a 38 A/690V AC-3 (18,5 kW a 400 V). Dispone di bobine DC da 24V con modulo soppressore transitorio, contatti ausiliari integrati 2NO+2NC (contatti a specchio NC), collegamento mediante morsetti a vite. Per velocità di funzionamento fino a 3600 cicli/ora e ambienti fino a 60°C, Dispone di elevata affidabilità e durata. Compatto (larghezza 90mm), montaggio su guida DIN o fissaggio a vite. Con collegamenti di alimentazione precablati a inversione, interblocco meccanico (senza interblocco elettrico). Certificazione secondo diverse norme (IEC, UL, CSA, CCC, EAC).

Documenti e download

Attributi del prodotto

Funktion	Wendeschütz
Tragschienenmontage möglich	1
Bemessungssteuerspeisespannung AC 50 Hz	-V
Bemessungssteuerspeisespannung AC 60 Hz	-V
Bemessungssteuerspeisespannung DC	24V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	DC
Betriebsspannung AC 50 Hz	-V
Betriebsspannung AC 60 Hz	-V
Betriebsspannung DC	440V
Bemessungsbetriebsstrom Ie bei AC-1	50A
Bemessungsbetriebsstrom Ie bei AC-3	38A
Bemessungsbetriebsleistung bei AC-3	18.5kW
Bemessungsbetriebsleistung NEMA	14.9kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Wechsler
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90mm
Höhe	85mm
Tiefe	101mm

Dati tecnici

P/N (Codice articolo)	LC2D38BD
EAN	3389110393163
ETIM	EC000010
SCIP	50ae7612-fd2e-41e4-a369-50d0dea6e592
ECLASS	eClass_10_AGZ572014
Peso	1.28 kg
Peso (pacco)	1.28 kg

Designazioni

AC-3 LC2D TeSys D bobina CC commutazione motore connessione capicorda contatto ausiliario integrato controllo motore interblocco meccanico teleinvertitore teleinvertitore a 3 poli
