C125S4FM

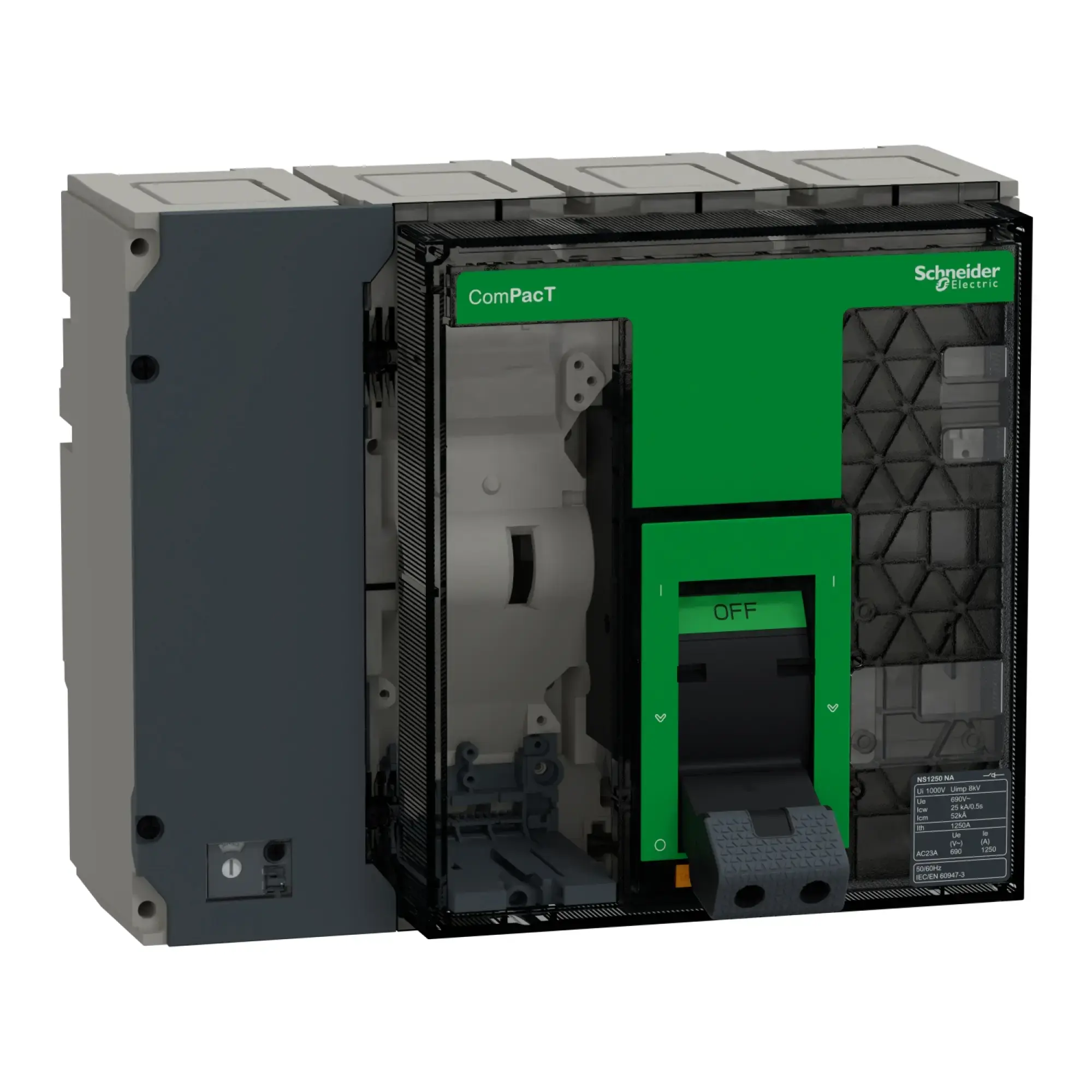

Schneider Electric C125S4FM telaio di base per sezionatore, ComPacT NS1250 di tipo NA, 4P, fisso, azionato manualmente, 1250A

4.860,63 €

Ordinabile ora, tempo di consegna: 4-6 Giorni lavorativi

Art. No: WST8810013169 P/N: C125S4FM Produttore: Schneider Electric

Pagamento sicuro

Spedizione rapida

Consulenza specializzata

Info sui prodotti "Schneider Electric C125S4FM telaio di base per sezionatore, ComPacT NS1250 di tipo NA, 4P, fisso, azionato manualmente, 1250A"

Schneider Electric telaio di base per sezionatore, ComPacT NS1250 di tipo NA, 4P, fisso, azionato manualmente, 1250A

Schneider Electric C125S4FM

EAN 3606482238480

Descrizione

Cet interrupteur-sectionneur fait partie de la nouvelle génération de gamme ComPacT NS630bNA à NS1600NA. ComPacT NS nouvelle génération conserve les mêmes performances et est doté d'un nouveau design et d'une nouvelle manette ergonomique. Il est possible d'ajouter en option le nouveau contact auxiliaire sans fil OF/SD en protocole de communication ZigBee. Cet interrupteur-sectionneur complet à 4 pôles est utilisé pour contrôler et isoler les circuits de distribution électrique. Cet appareil est une version fixe à commande manuelle. Cette version de base n'inclut pas les connexions d'alimentation avant et arrière. La tension de fonctionnement est de 690VAC 50/60Hz. Le courant opérationnel (Ie) est de 1 250A (AC23A) et le courant thermique conventionnel (Ith) est de 1 250A à 60 °C. Ce produit est livré avec une variété de fonctions et d'accessoires en option. Il est conforme aux normes internationales IEC 60947-1 et IEC60947-3. ComPacT NS nouvelle génération fait partie de l'architecture Schneider Electric EcoStruxure Power.

Documenti e download

Attributi del prodotto

Ausführung als Hauptschalter	1
Ausführung als Wartungs-/Reparaturschalter	1
Ausführung als Sicherheitsschalter
Ausführung als NOT-AUS-Einrichtung
Ausführung als Wendeschalter
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690V
Bemessungsbetriebsspannung	220V
Bemessungsdauerstrom Iu	1250A
Bemessungsdauerstrom bei AC-23	1250A
Bemessungsdauerstrom bei AC-21	-A
Bemessungsbetriebsleistung bei AC-3	-kW
Bemessungskurzzeitstromfestigkeit Icw	25kA
Bemessungsbetriebsleistung bei AC-23	-kW
Schaltleistung bei 400 V	-kW
Bedingter Bemessungskurzschlussstrom Iq	-kA
Polzahl	4
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Motorantrieb optional
Motorantrieb integriert
Spannungsauslöser optional	1
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	1
Geeignet für Frontbefestigung 4-Loch	1
Geeignet für Frontbefestigung Zentral
Geeignet für Verteilereinbau	1
Geeignet für Zwischenbau
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	Knebel
Verriegelbar	1
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung
Schutzart (IP)	IP40
Schutzart (NEMA)
Breite	327mm
Höhe	280mm
Tiefe	147mm
Breite in Teilungseinheiten

Dati tecnici

P/N (Codice articolo)	C125S4FM
EAN	3606482238480
ETIM	EC000216
SCIP	76c2e213-3b51-4d8b-afdf-632ded42d731
Peso	0.01 kg
Peso (pacco)	0.01 kg
